超薄陶瓷管
薄壁陶瓷件
案例简介
该零件为氧化锆陶瓷中空薄壁管，采用等静压成型。图纸对内外径、长度及内外圆的圆柱度、同轴度提出要求，并规定边角应光滑无毛刺。
- 材料
- 氧化锆陶瓷
- 规格
- 外径 Φ3.7 × 内径 Φ3.49 × 长度 13.5 mm
- 成型方法
- 等静压成型
- 关键制造特征
- 中空薄壁管状结构；内外圆具有圆柱度与同轴度要求，边角及表面质量按图纸要求控制。

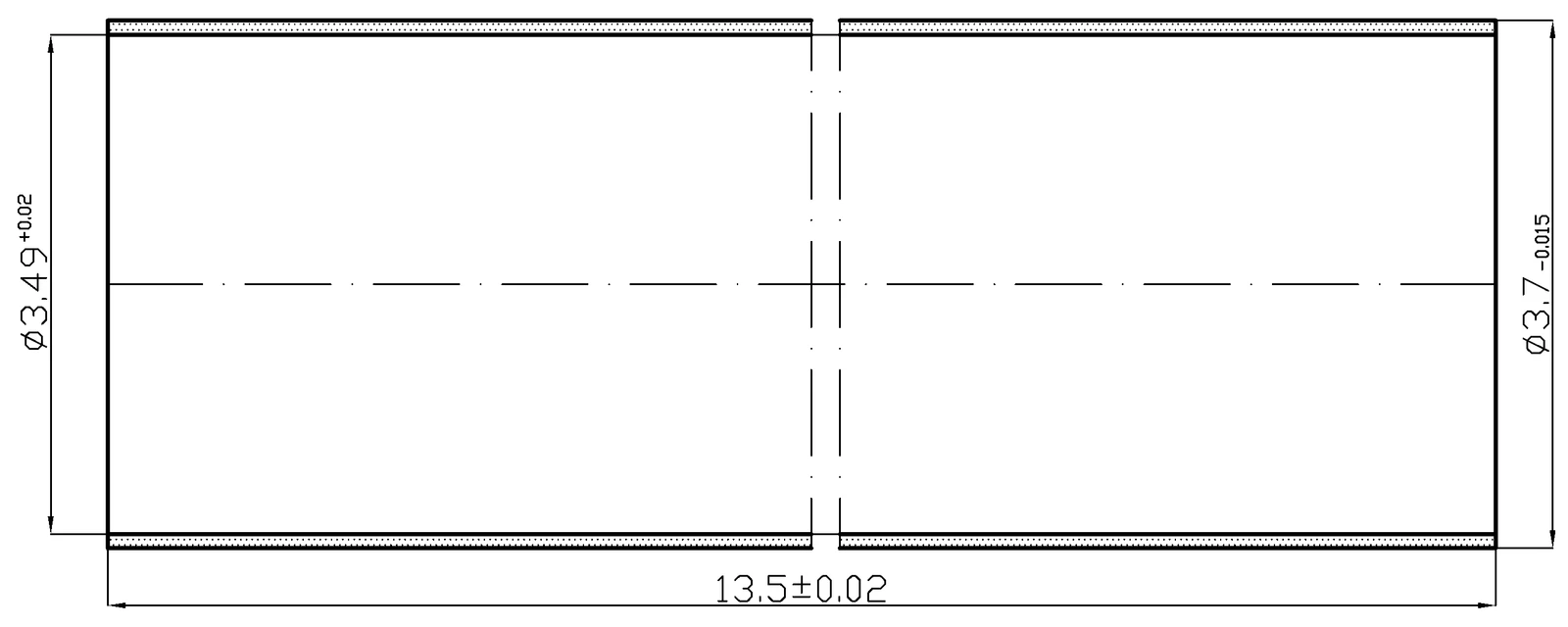

图纸
技术要求
- 边角应光滑无毛刺。
- 内、外圆的圆柱度 ≤0.01。
- 内、外圆的同轴度 ≤Φ0.01。
- 产品外观验收：加工后工件表面不允许存在气孔、裂纹、破损、表面颜色不一致等任何缺陷。
- 其余表面粗糙度：1.6。
示意图
