典型精密陶瓷零件
陶瓷管、环、板、异形结构件及陶瓷金属组合件的形态示意。
PROJECT CASES
真实案例
按典型制造难点、零件形态与组件形式分类，展示获准公开的项目资料。
超薄陶瓷管
薄壁陶瓷件外径 Φ3.7 × 内径 Φ3.49 × 长度 13.5 mm
该零件为氧化锆陶瓷中空薄壁管，采用等静压成型。图纸对内外径、长度及内外圆的圆柱度、同轴度提出要求，并规定边角应光滑无毛刺。
查看详情

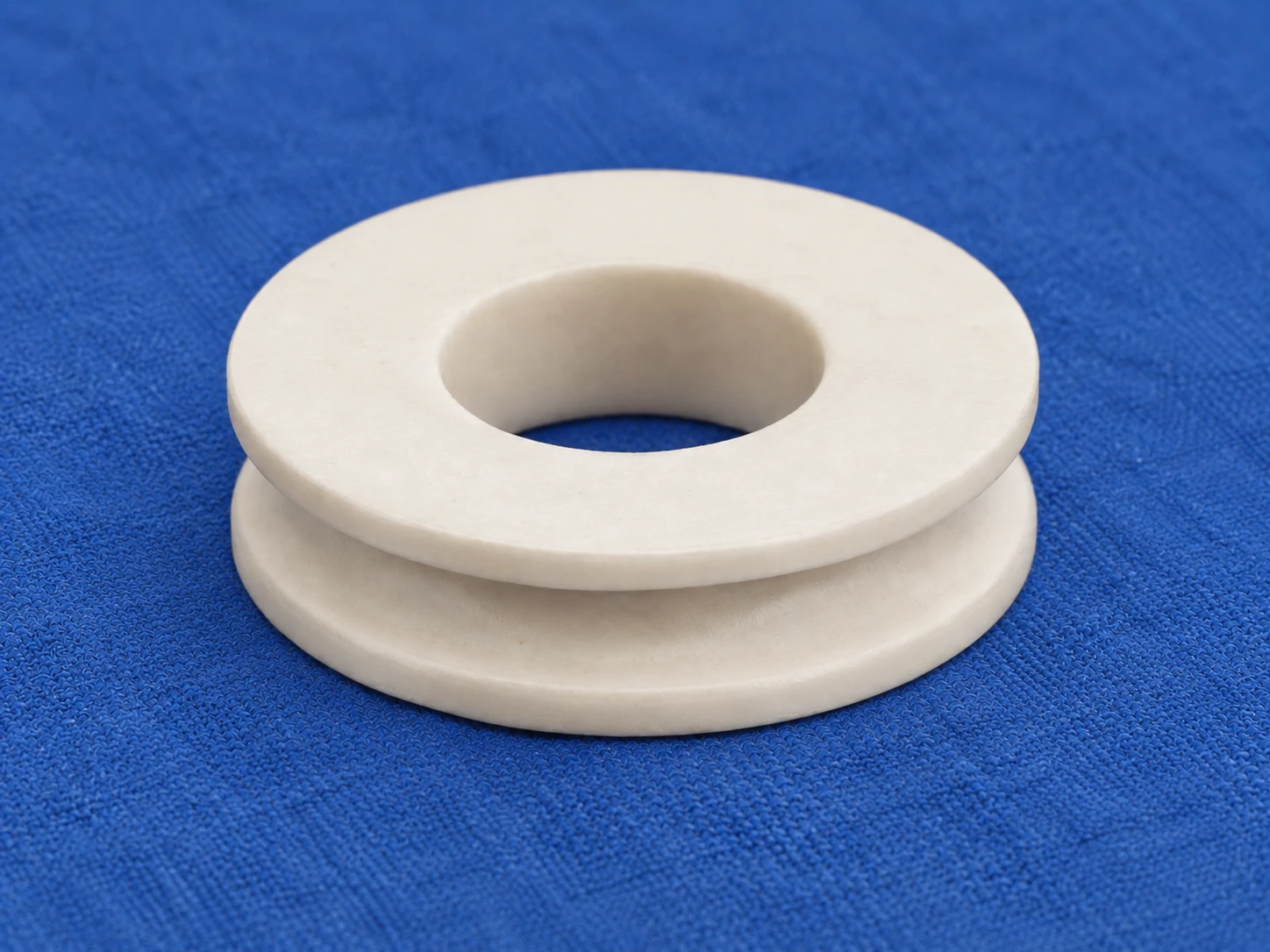

工字陶瓷骨架
薄壁陶瓷件外径 Φ14.5 × 内径 Φ7 × 高度 3 mm
该零件为带中央通孔和双端薄缘的工字形陶瓷骨架，采用等静压成型。产品颜色为象牙黄色，材料密度为3.8 g/cm³。
查看详情

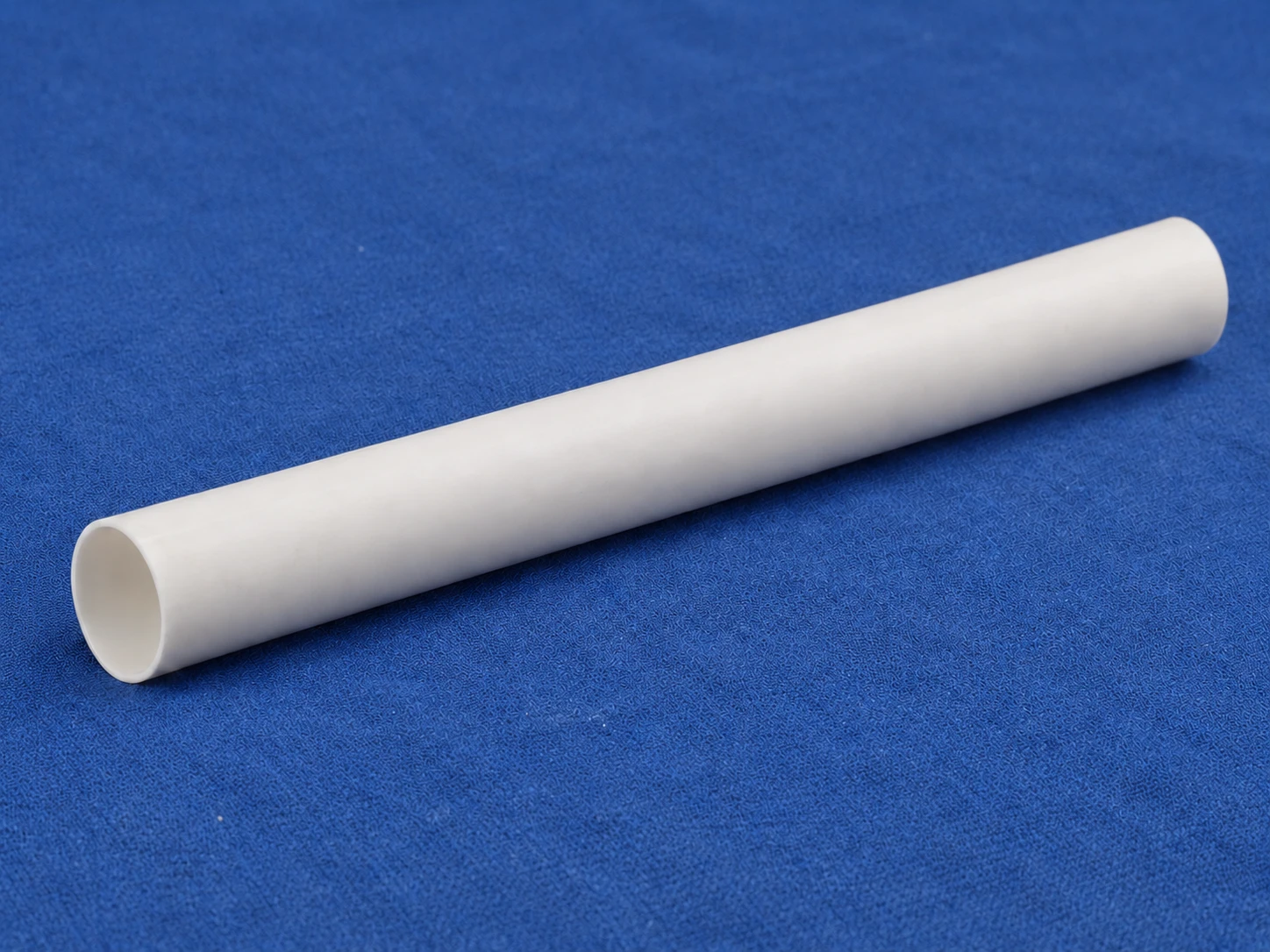

超薄长瓷管
薄壁陶瓷件外径 Φ44 × 内径 Φ43.4 × 长度 300 mm
该零件为长度300 mm的中空薄壁陶瓷管，采用等静压成型。产品颜色为白色，材料密度为3.6 g/cm³。
查看详情
瓷锥管
复杂结构陶瓷件外径 Φ104 × 孔径 Φ20 × 高度 122 mm
具有中空锥形内腔和多道外圆波纹，顶部设有阶梯孔及台阶。
查看详情

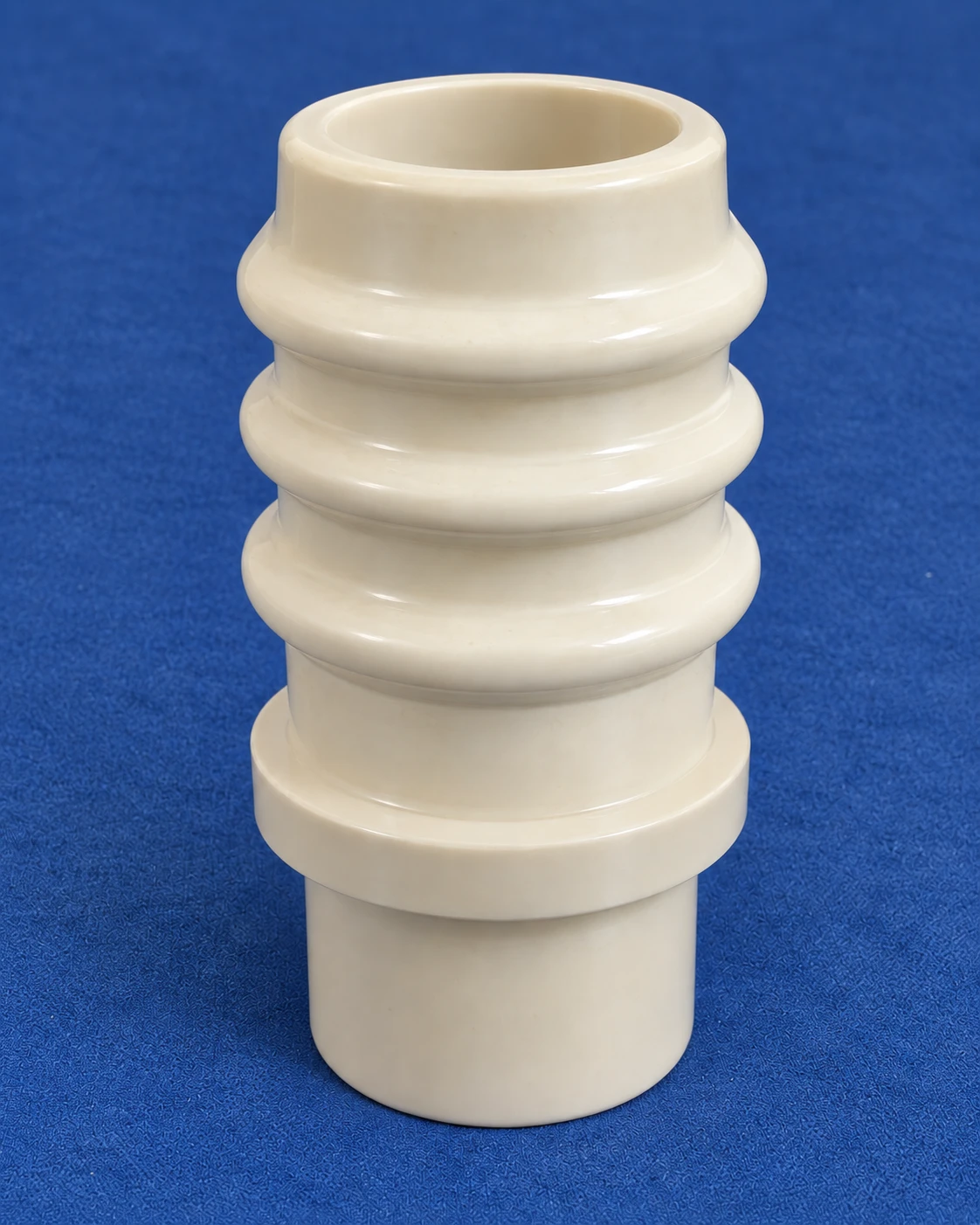

三波瓷瓶
复杂结构陶瓷件外径 Φ140 × 孔径 Φ50 × 高度 230 mm
外形包含三道波纹及下端台阶，内部设置阶梯孔和两端锥面。
查看详情

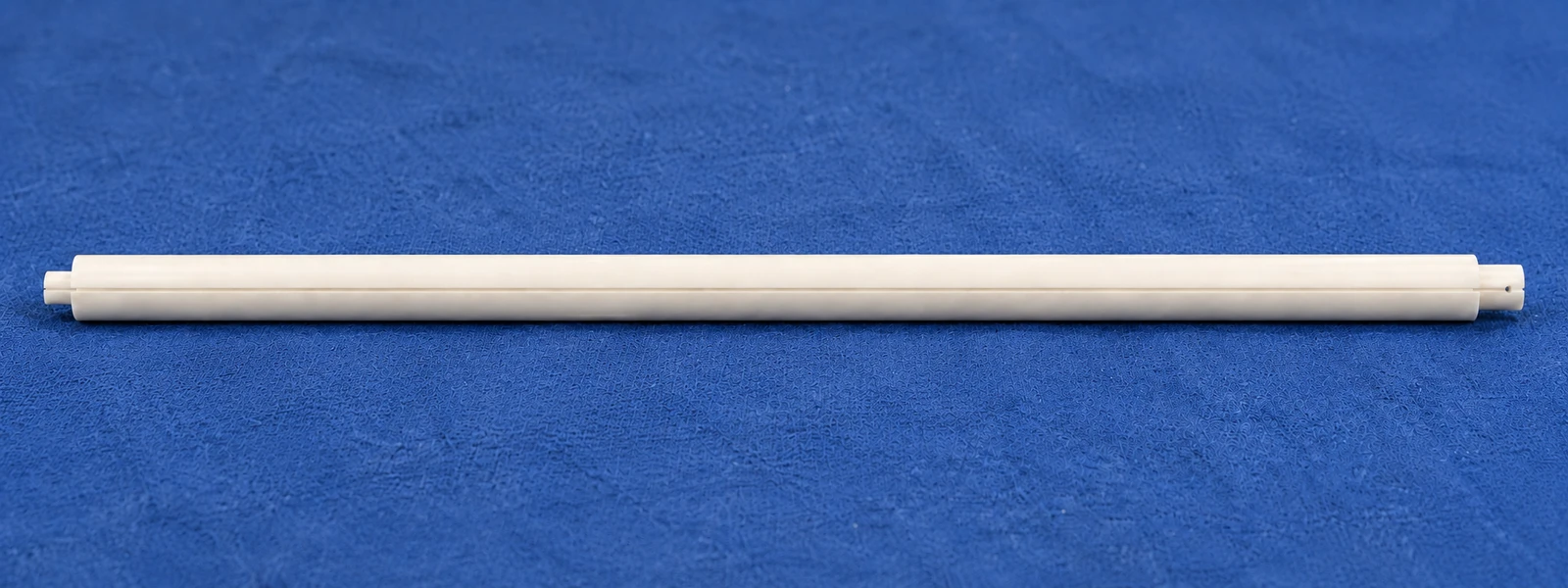

旋测骨架Q1
复杂结构陶瓷件外径 Φ33 × 内径 Φ17 × 长度 834 mm
细长中空骨架设有轴向窄槽、端部台阶及局部孔位，图中采用断开画法表达长杆结构。
查看详情

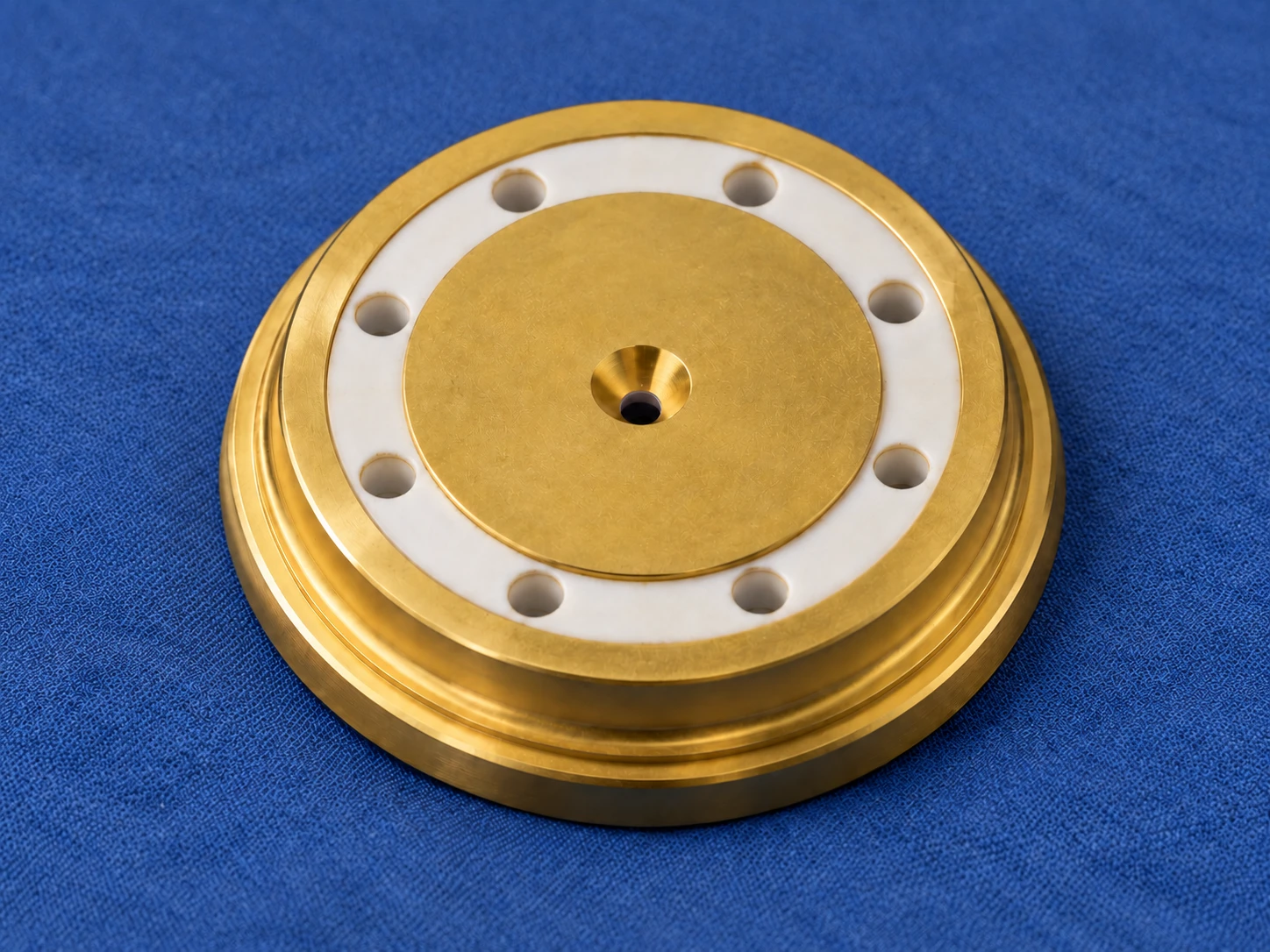

陶瓷基体
复杂结构陶瓷件外径 Φ40 × 中心孔 Φ2.1 × 高度 7.6 mm
圆盘形基体具有中心阶梯孔、环形轮廓和均布孔，图纸另规定两面间的绝缘要求及局部金溅射层要求。
查看详情

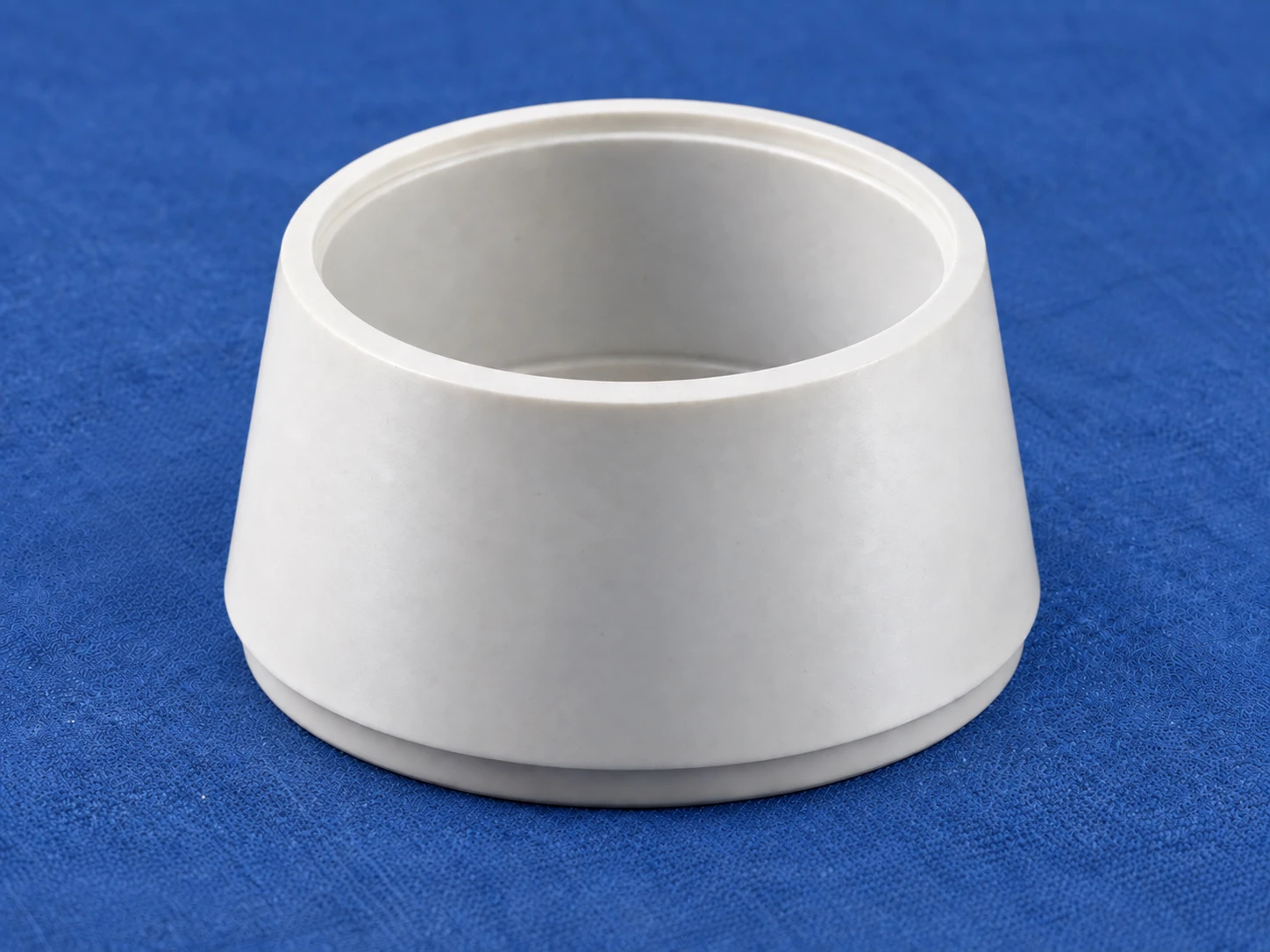

异形瓷锥套
复杂结构陶瓷件外径 Φ71 × 内径 Φ58.5 × 高度 36.5 mm
薄壁锥套具有内外锥面、端部台阶和局部圆角，图纸对内孔配合、端面及锥面过渡作出具体要求。
查看详情
特长碳化硅陶瓷管
大尺寸陶瓷件外径 Φ12 × 内径 Φ9.4 × 长度 1530 mm
细长中空碳化硅管，长度为 1530 mm。外圆采用磨削加工，内孔不加工，图中用断开画法表达长管结构。
查看详情

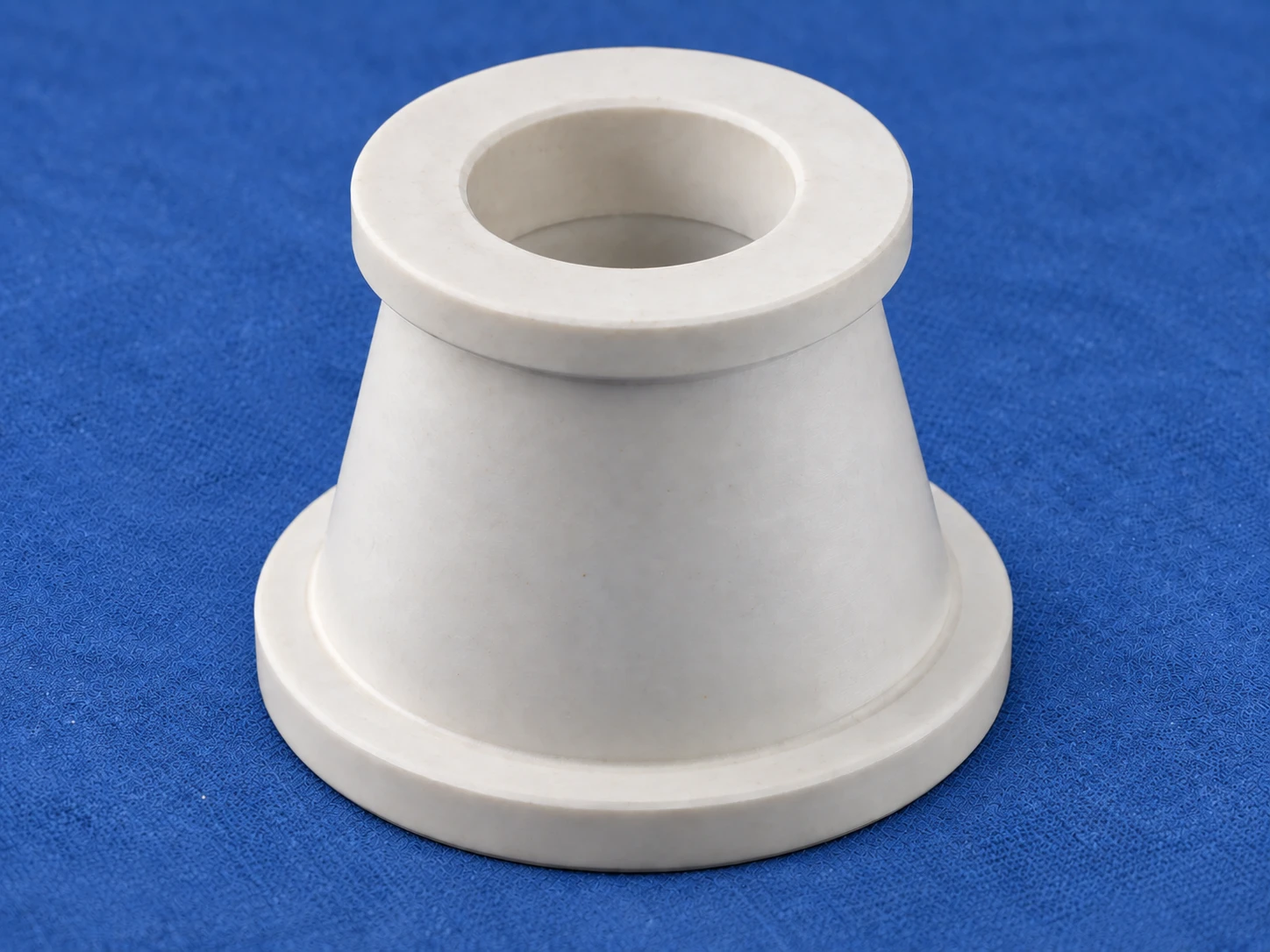

真空瓷锥套
大尺寸陶瓷件外径 Φ164 × 孔径 Φ72 × 高度 140 mm
中空锥套具有两端加厚结构、锥形内腔及多处圆角过渡，图纸对基准端面及内外圆的形位关系作出规定。
查看详情

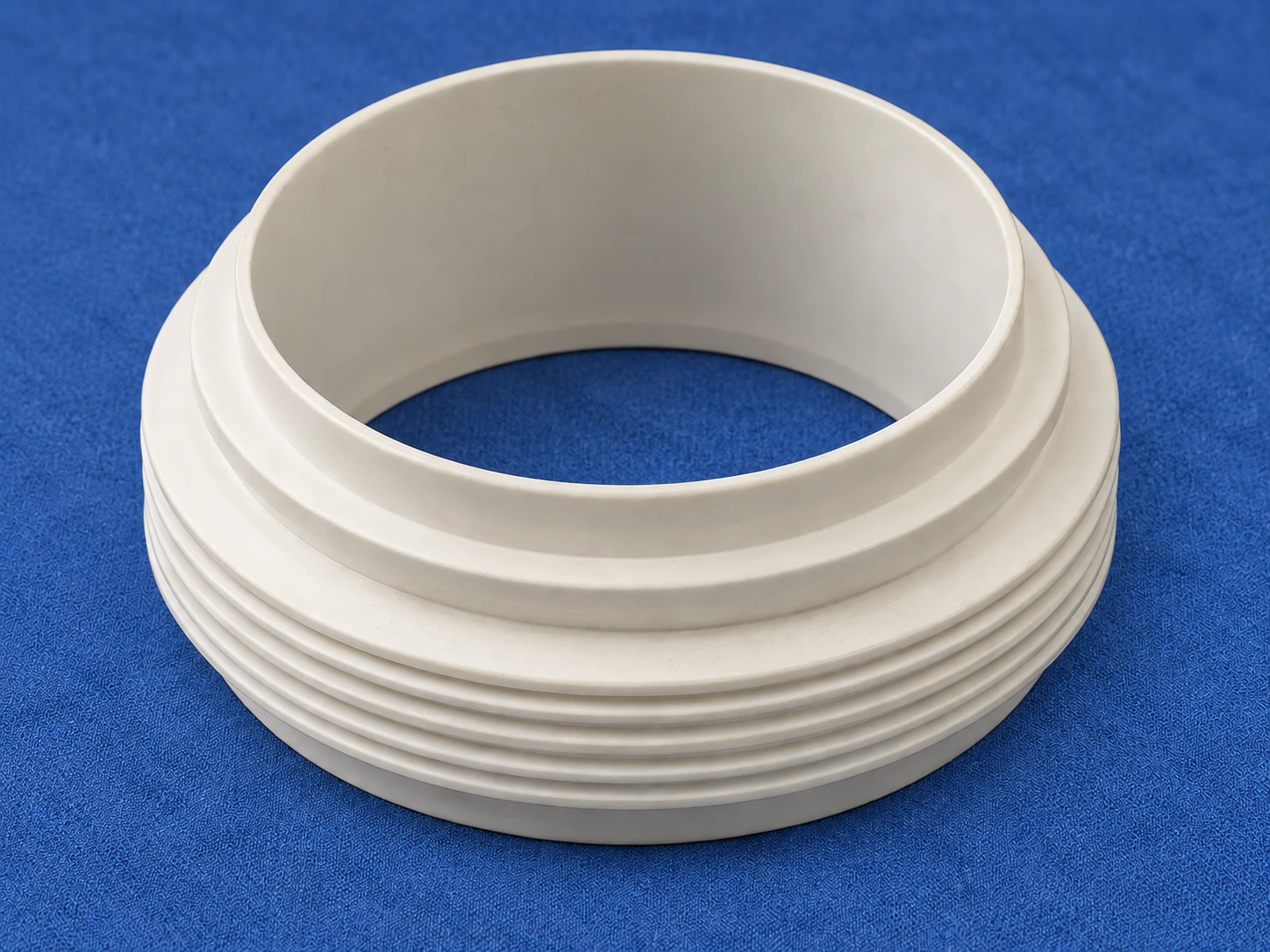

波纹陶瓷环
大尺寸陶瓷件标称 Φ526 × Φ416 × 215 mm；图内注明实际外径按 Φ540 加工
大直径中空环件，外侧具有波纹和环形台阶，内孔设有分段直径。标称外径与图中实际加工说明分别保留。
查看详情

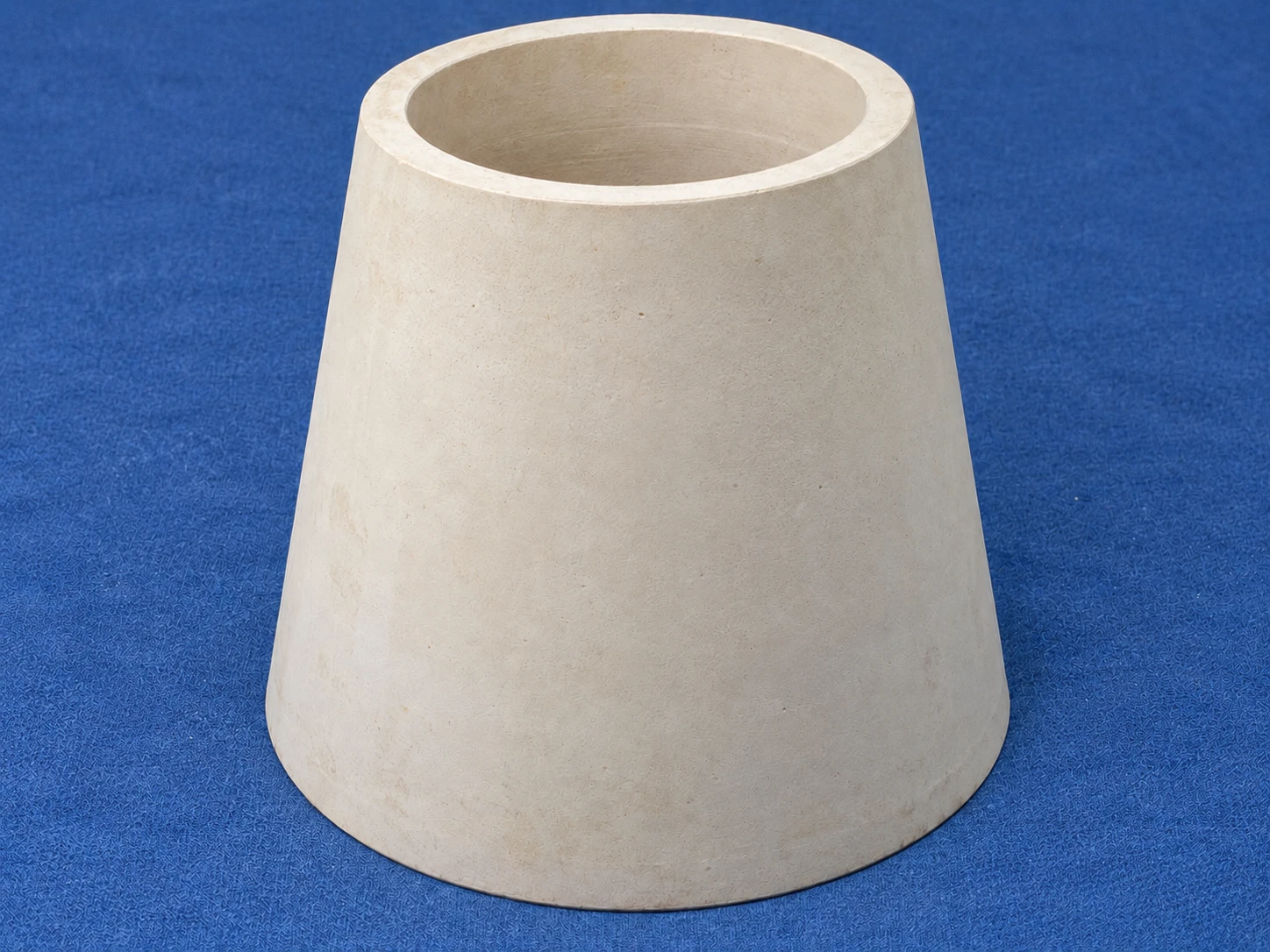

底座绝缘子
大尺寸陶瓷件最大实体尺寸 Φ600 × 810 mm；距小端 680 mm 处切断
大尺寸中空锥形绝缘子，图纸给出最大实体尺寸及后续切断位置，内外锥面按标示区域施白釉。
查看详情
封接瓷管
陶瓷-金属组件Φ152 × 205 mm
波纹陶瓷管通过可伐套与两端 CF100 不锈钢法兰连接，形成中空封接组件。
查看详情
高压电极贯穿部件
陶瓷-金属组件Φ66 × 198 mm
带外部波纹的中空陶瓷件与可伐合金连接件、过渡件组合，构成高压电极贯穿部件。
查看详情
多芯馈通传感器
陶瓷-金属组件Φ70 × 57.5 mm
多电极馈通主体配合转接筒、固定筒与法兰组成密封组件，装配图规定电极对齐、绝缘和焊接密封要求。
查看详情
瓷管钎焊件
陶瓷-金属组件Φ96.5 × 562 mm
长陶瓷管两端连接可伐套筒，图纸对端面平行度和同轴度作出规定。
查看详情
密封充气电离室
陶瓷-金属组件排气充气管 Φ3×0.5；内部管 Φ5×1；M4 螺纹连接；整机外形尺寸未标注
内外球冠通过内部管件和双陶瓷三同轴可伐密封头构成装配结构，设有排气充气管及多处密封焊连接。
查看详情暂无可公开的案例。
COMPONENT GALLERY
典型零件
以典型零件形态展示材料、结构与工艺之间的关系。以下图片均为示意，不代表真实客户项目、交付记录或经验证的性能指标。
陶瓷零件设计要点
圆角、壁厚、孔边距及加工可达性的工程示意。
质量与可靠性要点
图纸、公差、表面质量、密封与检测要求的概念示意。
陶瓷金属连接与密封
金属化、钎焊、玻璃封接与机械夹紧的工程示意。
