特长碳化硅陶瓷管
大尺寸陶瓷件
案例简介
细长中空碳化硅管，长度为 1530 mm。外圆采用磨削加工，内孔不加工，图中用断开画法表达长管结构。
- 材料
- 碳化硅（SiC）
- 规格
- 外径 Φ12 × 内径 Φ9.4 × 长度 1530 mm
- 成型方法
- 注浆成型
- 关键制造特征
- 长管结构、外圆磨削、内孔保留烧结表面。

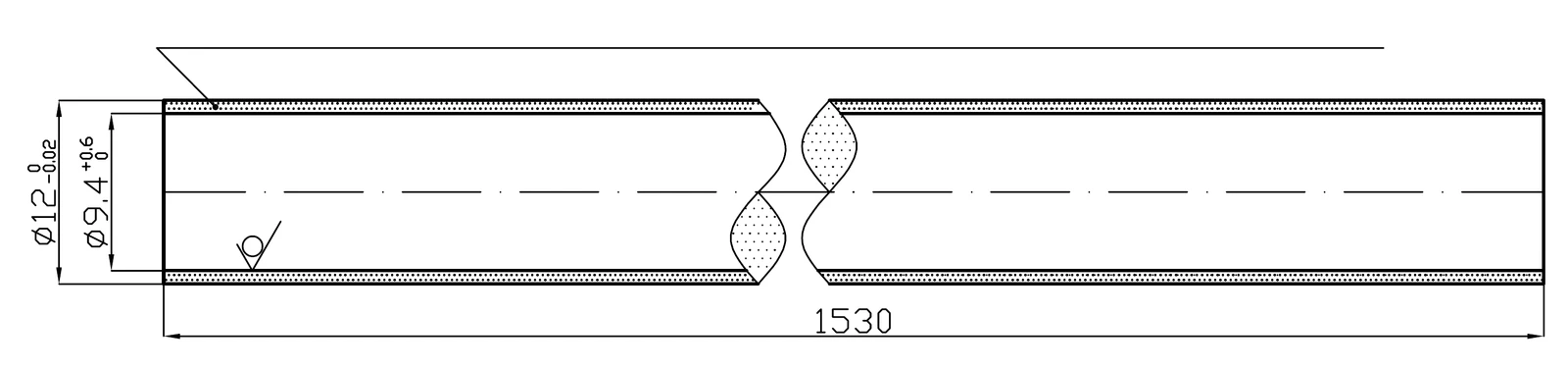

图纸
技术要求
- 外径 Φ12 mm（上偏差 0，下偏差 −0.02）由磨削加工保证。
- 由于内径不加工，不能保证壁厚在全长范围内均匀。
- 其余表面粗糙度：1.6。
- 图纸材料参数：纯度 ≥99.5%；体积密度 ≥3.0 g/cm³；颜色为灰黑色。
- 图纸材料参数：抗弯强度在 20°C 时 ≥250 MPa，在 1200°C 时 ≥280 MPa；抗压强度 450 MPa；弹性模量 ≥280 GPa。
- 图纸材料参数：1200°C 时导热系数 ≥41 W/(m·K)；膨胀系数原标注为“1200°C 4.5×10⁻⁶”，未注明单位。
- 图纸材料参数：气孔率原标注“<0.3”，未注明单位；硬度原标注“9HM”。
- 图纸注明：真空（反应）烧结，烧结温度 1600°C，使用温度 ≤1380°C。
