波纹陶瓷环
大尺寸陶瓷件
案例简介
大直径中空环件，外侧具有波纹和环形台阶，内孔设有分段直径。标称外径与图中实际加工说明分别保留。
- 材料
- A-95；材料标准：GB/T 5593-1996
- 规格
- 标称 Φ526 × Φ416 × 215 mm；图内注明实际外径按 Φ540 加工
- 成型方法
- 等静压成型
- 关键制造特征
- 大直径环形结构、外侧波纹、阶梯内孔及局部清根要求。

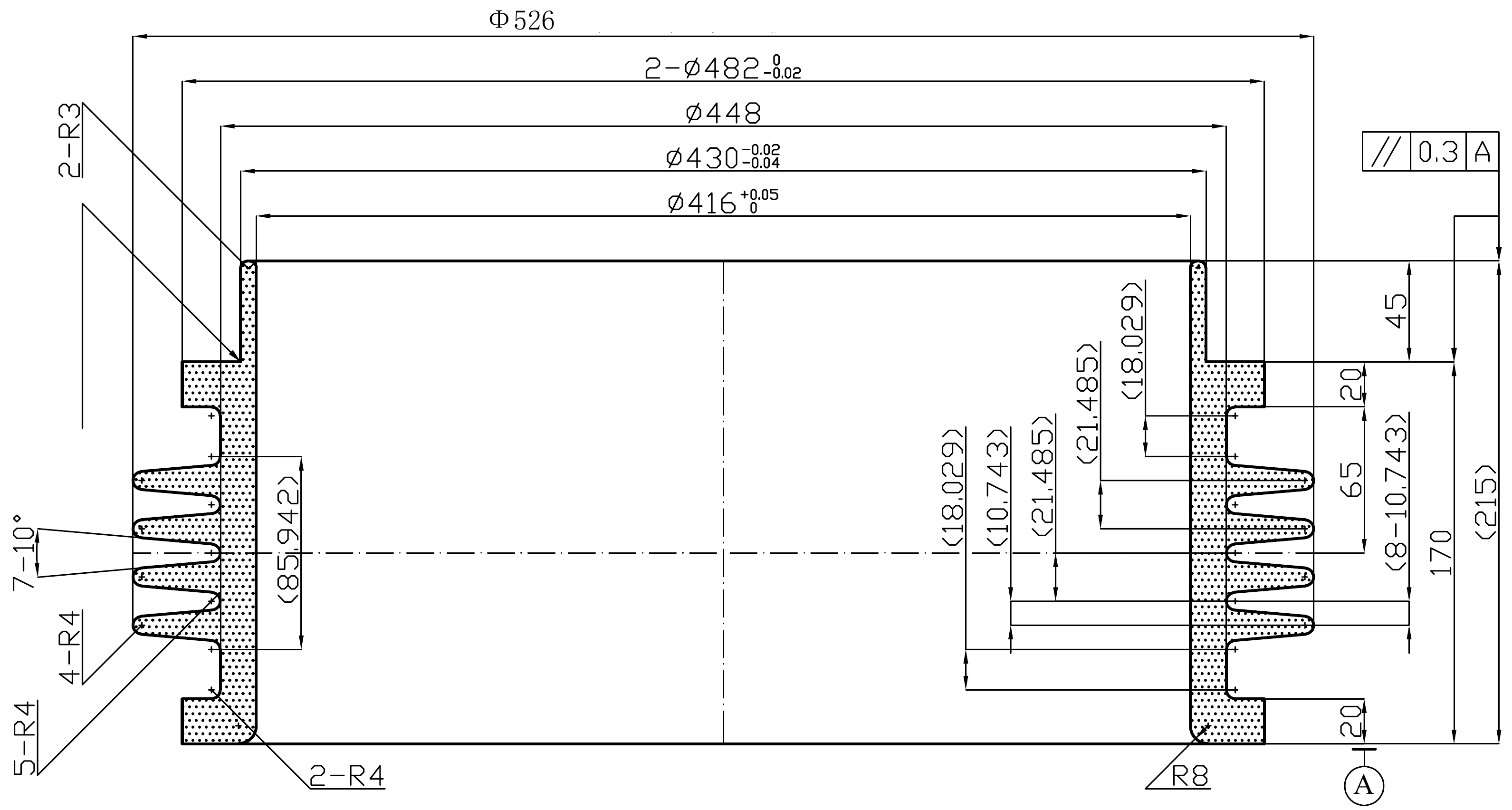

图纸
技术要求
- 未注尺寸公差均为 ±0.1。
- 全部表面粗糙度：1.6。
- 外径原注：“Φ526（越大越好、实际按 Φ540 加工的）”。此说明不改写为统一成品尺寸。
- 图中所指局部要求尖角（清根）或设有退刀槽。
- 材料密度：3.6 g/cm³；产品颜色：白色。
示意图
