真空瓷锥套
大尺寸陶瓷件
案例简介
中空锥套具有两端加厚结构、锥形内腔及多处圆角过渡，图纸对基准端面及内外圆的形位关系作出规定。
- 材料
- A-95；材料标准：GB/T 5593-1996
- 规格
- 外径 Φ164 × 孔径 Φ72 × 高度 140 mm
- 成型方法
- 等静压成型
- 关键制造特征
- 内外锥面、端部台阶、圆角过渡及基准关联的形位要求。

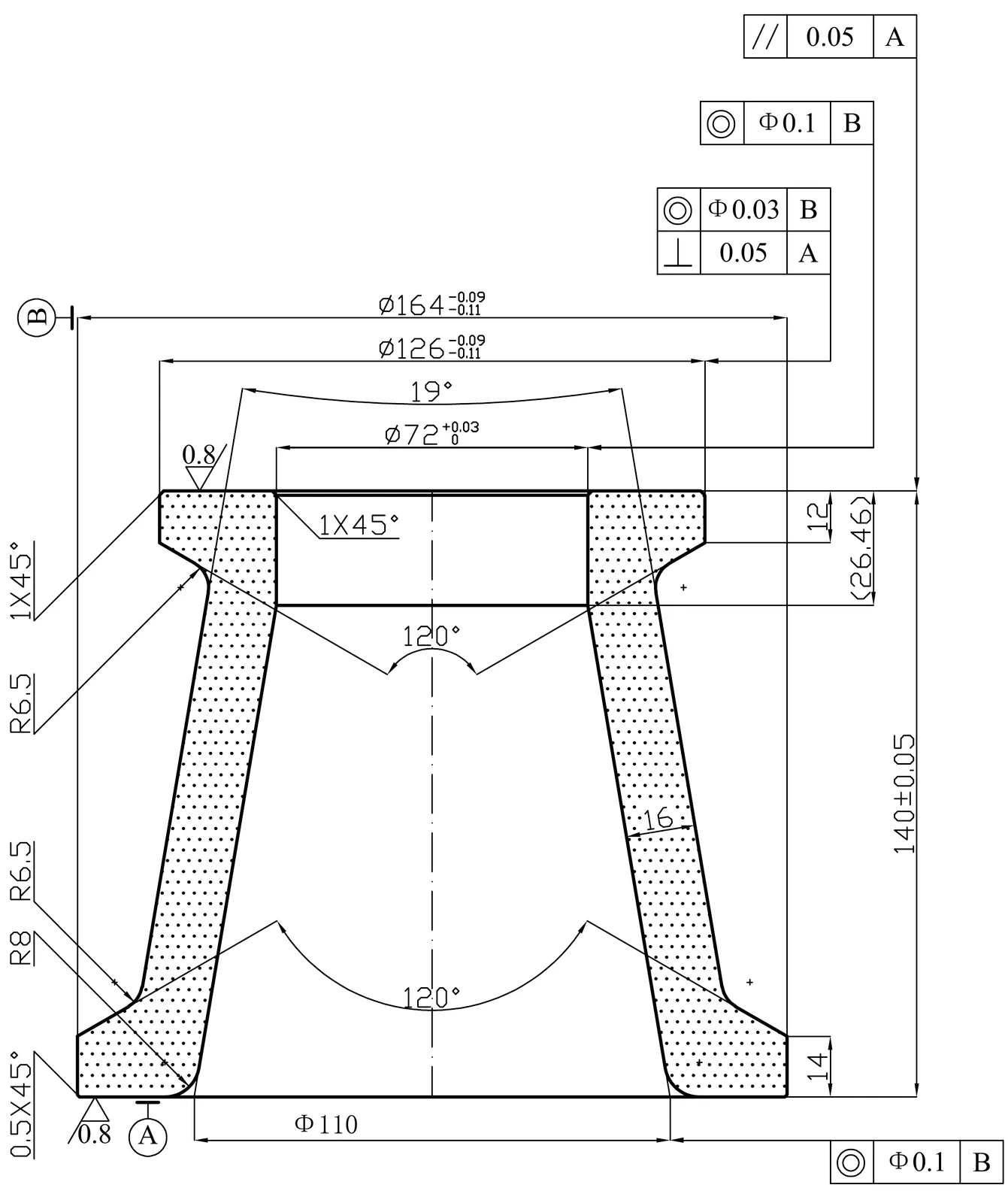

图纸
技术要求
- 其余表面粗糙度：1.6；指定端面按图示 0.8 执行。
- Φ110 为倒圆前尖点尺寸。
- 图纸版本说明：修改圆角后最终磨工图纸。

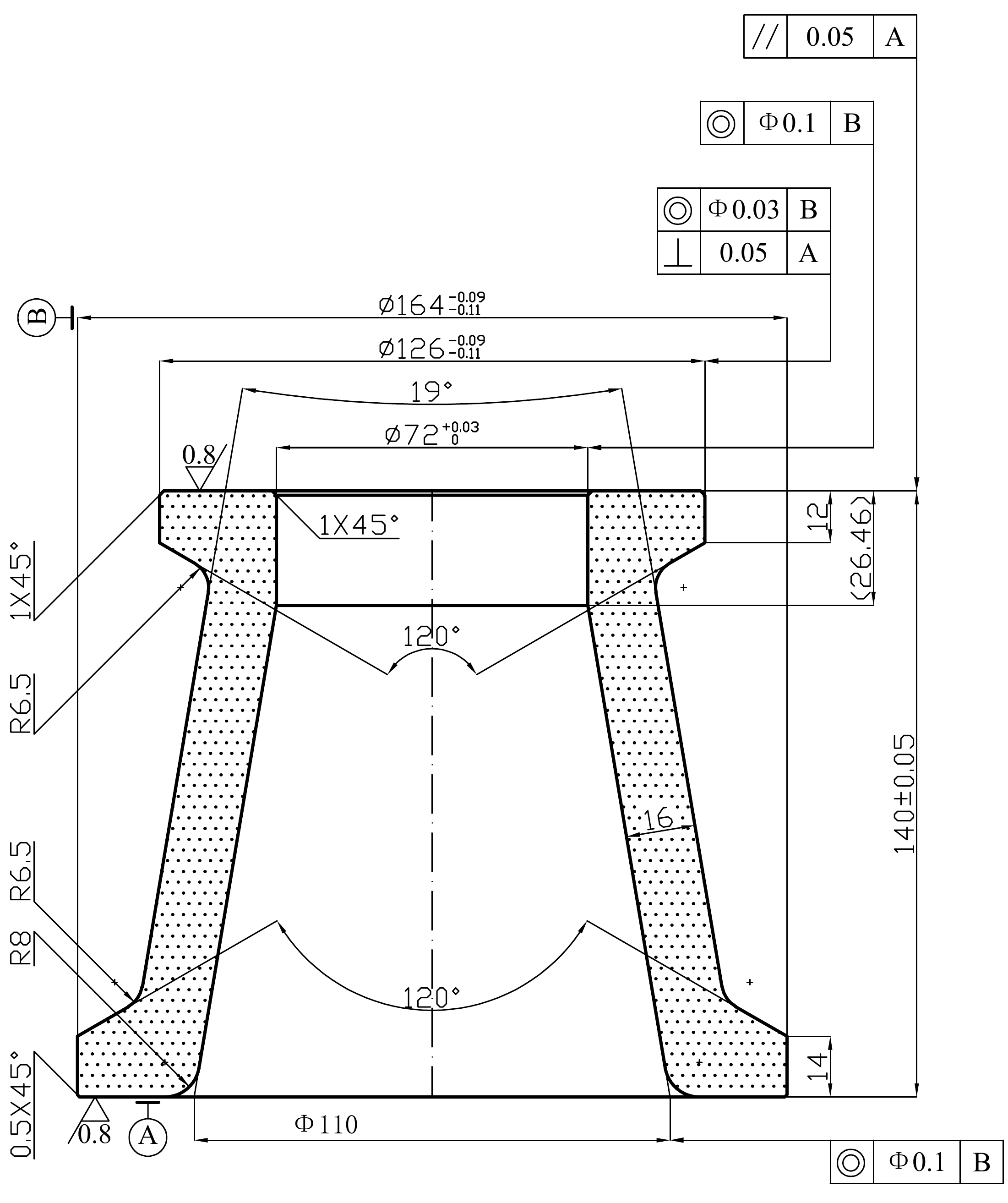

示意图
