底座绝缘子
大尺寸陶瓷件
案例简介
大尺寸中空锥形绝缘子，图纸给出最大实体尺寸及后续切断位置，内外锥面按标示区域施白釉。
- 材料
- A₃S₂-2；材料标准：GB5593-85
- 规格
- 最大实体尺寸 Φ600 × 810 mm；距小端 680 mm 处切断
- 成型方法
- 注浆成型
- 关键制造特征
- 中空大锥体、内外锥面施釉、定长切断及 5° 斜角。

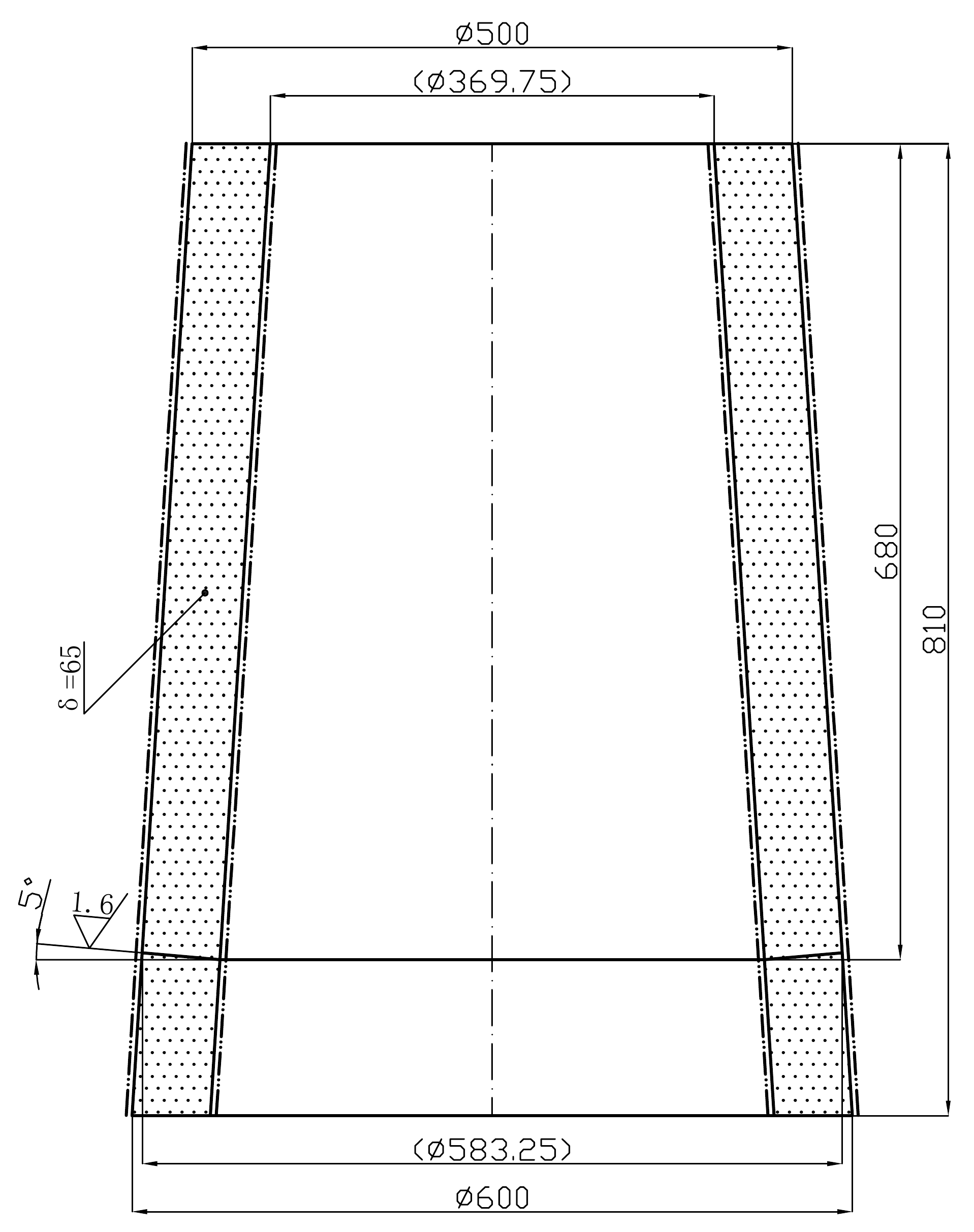

图纸
技术要求
- 双点划线标记部位，即瓷件内外锥面，施白釉。
- 以瓷件小端所在端面为基准，在距小端 680 mm 处切断并磨出 5° 斜角。
- 指定加工面表面粗糙度按图示 1.6 执行。
- Φ600×810 为最大实体尺寸，不等同于切断后的成品尺寸。
- 图纸标题栏：最大实体体积 228906 cm³；毛坯重量约 168 kg。
示意图
