旋测骨架Q1
复杂结构陶瓷件
案例简介
细长中空骨架设有轴向窄槽、端部台阶及局部孔位，图中采用断开画法表达长杆结构。
- 材料
- A-99；材料标准：GB/T 5593-1996
- 规格
- 外径 Φ33 × 内径 Φ17 × 长度 834 mm
- 成型方法
- 等静压成型
- 关键制造特征
- 长径比结构、1.3 mm 窄槽、端部台阶及径向孔。

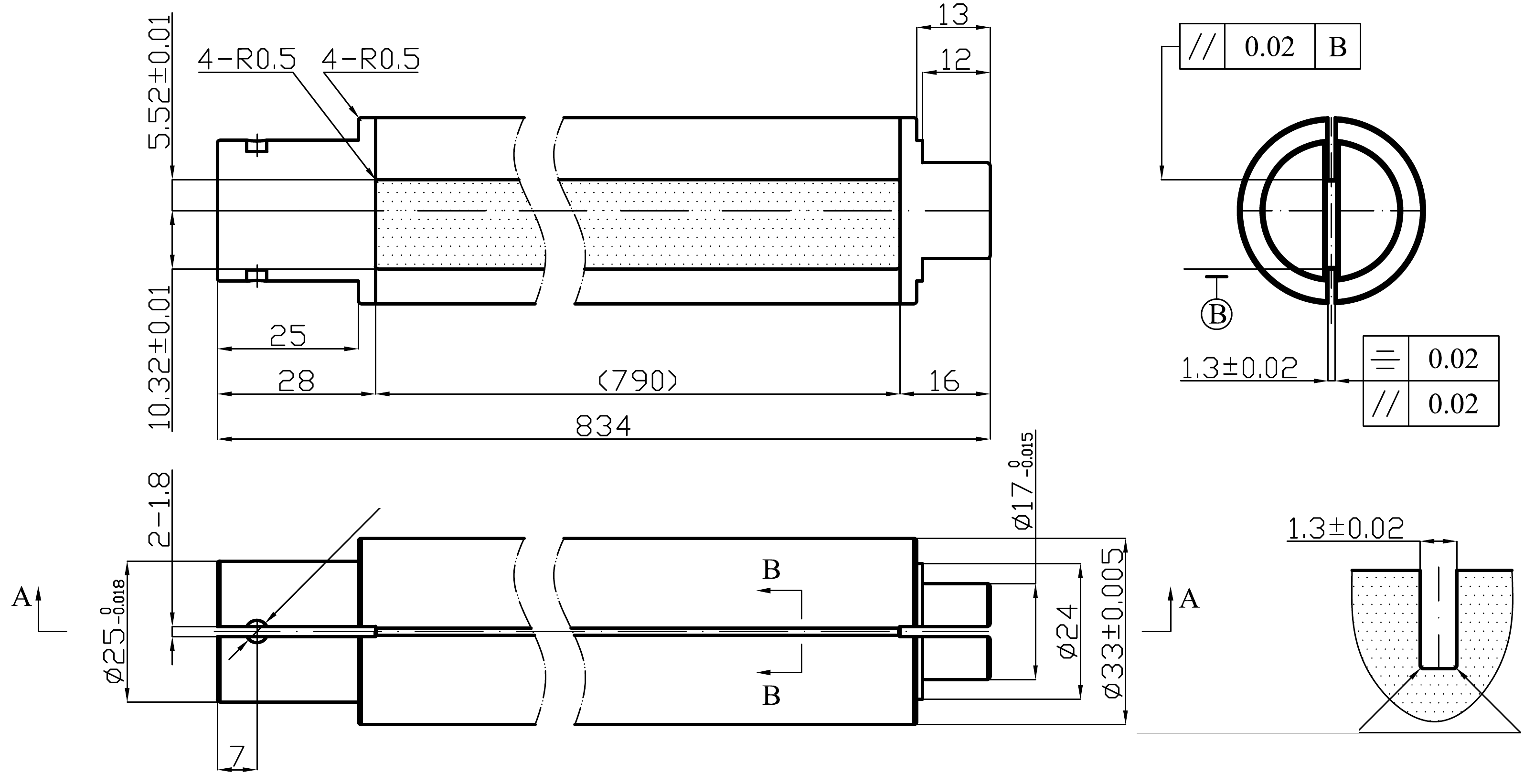

图纸
技术要求
- 图中各圆同轴度 ≤Φ0.02。
- Φ33 外圆：径向跳动 ≤0.005，直线度 ≤0.02。
- 槽（宽 1.3 mm）底尽量清根，避免喇叭口。
- 未注公差的尺寸按 13 级公差（GB1804-79）制造。
- 全部表面粗糙度：1.6。
- 1.3 mm 槽底 R 小于 0.05。
- 2 个 Φ4 孔，深度 2。
- 视图说明：A-A 剖视图；B-B 局部剖面图。
