陶瓷基体
复杂结构陶瓷件
案例简介
圆盘形基体具有中心阶梯孔、环形轮廓和均布孔，图纸另规定两面间的绝缘要求及局部金溅射层要求。
- 材料
- A-95；材料标准：GB/T 5593-1996
- 规格
- 外径 Φ40 × 中心孔 Φ2.1 × 高度 7.6 mm
- 成型方法
- 热压铸成型
- 关键制造特征
- 阶梯中心孔、环形槽、8 个均布孔及局部金溅射表面。

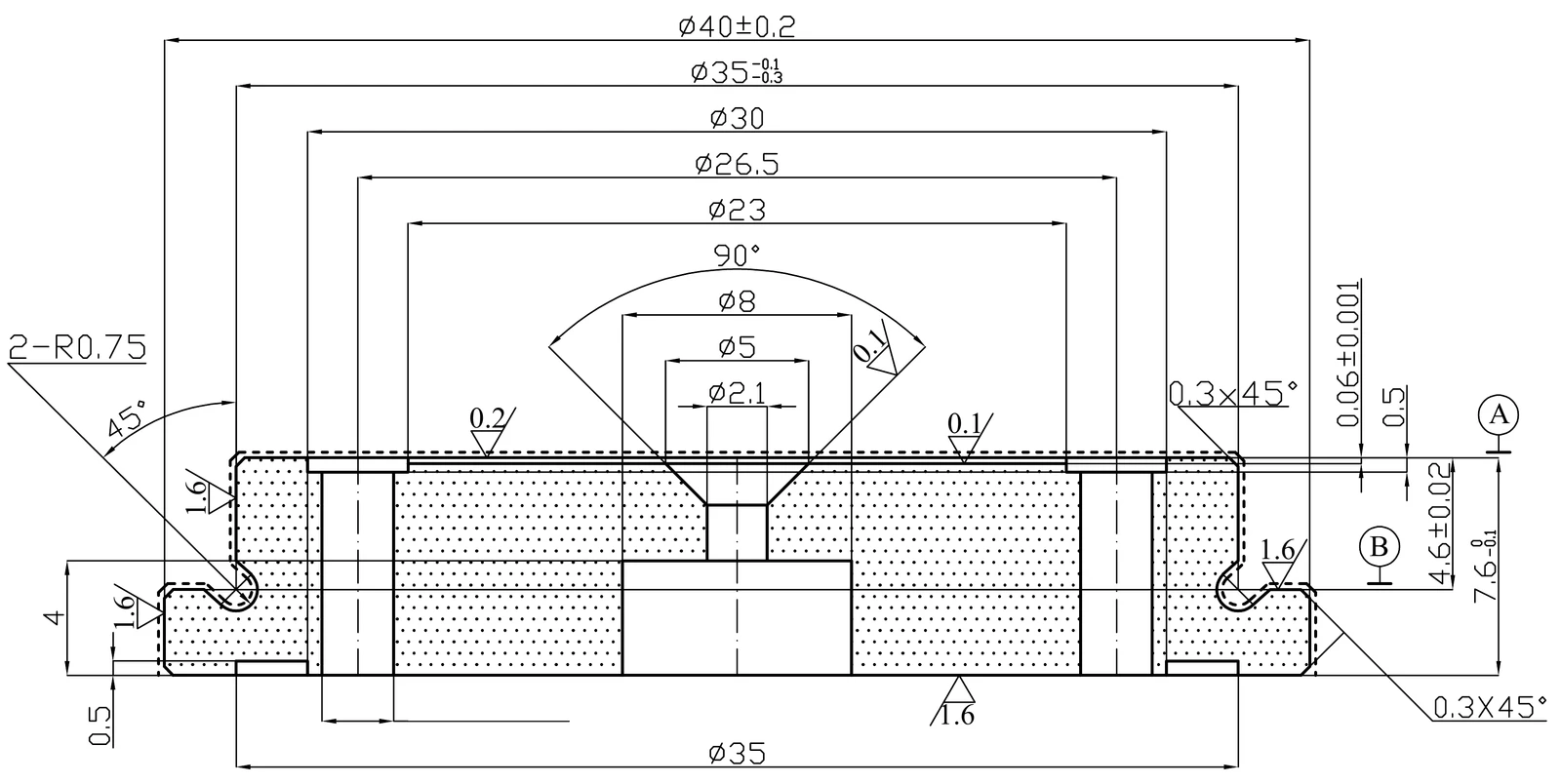

图纸
技术要求
- 相对湿度小于 30% 时，A、B 两面间的绝缘电阻 ≥10¹³ Ω。
- 虚线所示为金溅射面，Au 1000–1500 Å，不允许有缺陷。
- 8 个 Φ2.5 孔均布。
- 各表面粗糙度按图中对应位置标注执行（0.1、0.2、1.6）。

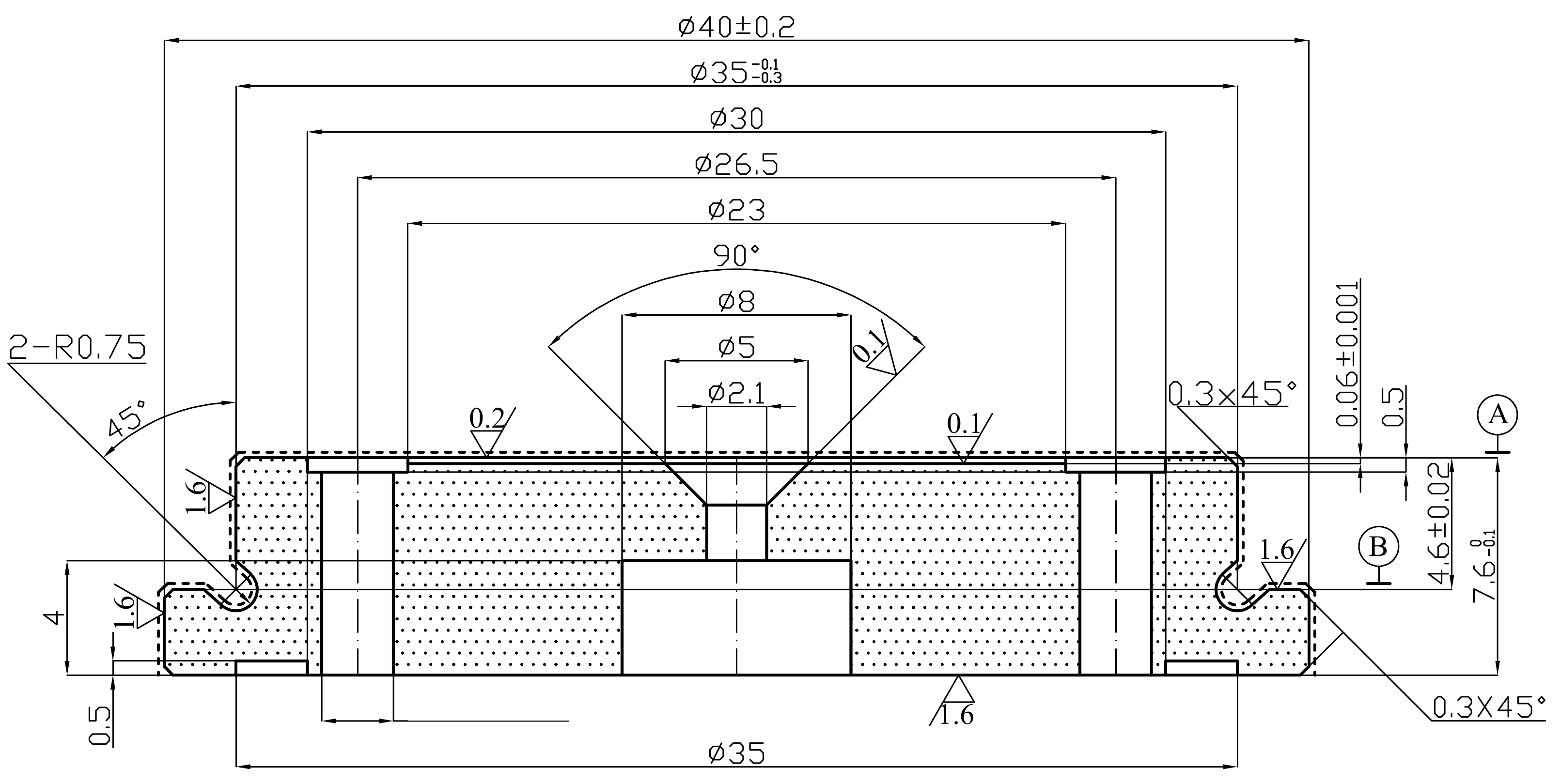

示意图
