瓷锥管
复杂结构陶瓷件
案例简介
具有中空锥形内腔和多道外圆波纹，顶部设有阶梯孔及台阶。
- 材料
- A-99；材料标准：GB/T 5593-1996
- 规格
- 外径 Φ104 × 孔径 Φ20 × 高度 122 mm
- 成型方法
- 等静压成型
- 关键制造特征
- 中空锥面、多道波纹、阶梯孔及基准关联的形位要求。

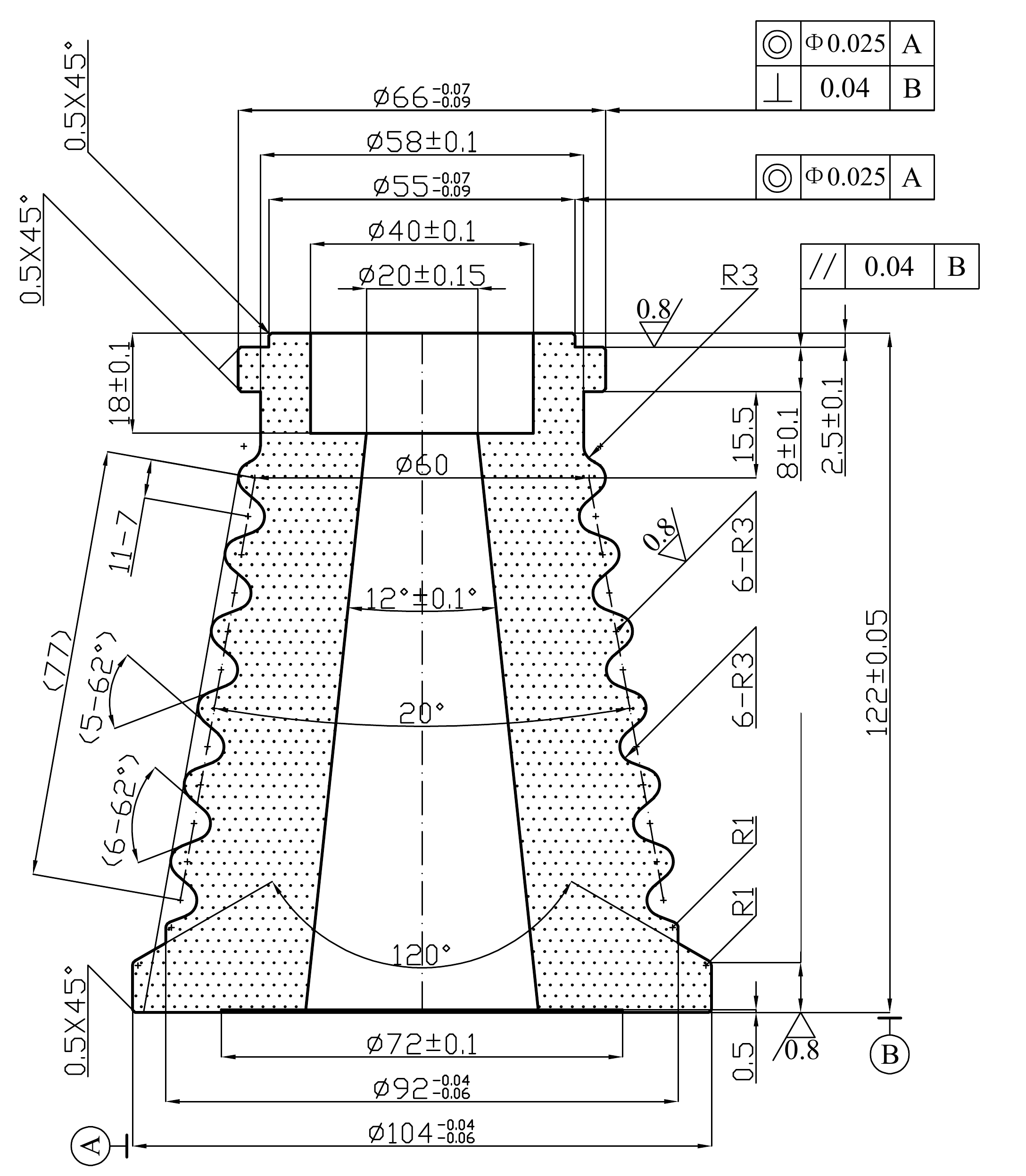

图纸
技术要求
- 不得有尖端、凸起等缺陷。
- 其余表面粗糙度：1.6。
- 图中高度 9 为倒圆前尖点尺寸。
示意图
