异形瓷锥套
复杂结构陶瓷件
案例简介
薄壁锥套具有内外锥面、端部台阶和局部圆角，图纸对内孔配合、端面及锥面过渡作出具体要求。
- 材料
- A-95；材料标准：GB/T 5593-1996
- 规格
- 外径 Φ71 × 内径 Φ58.5 × 高度 36.5 mm
- 成型方法
- 等静压成型
- 关键制造特征
- 薄壁锥面、配合内孔、端部台阶及局部小圆角。

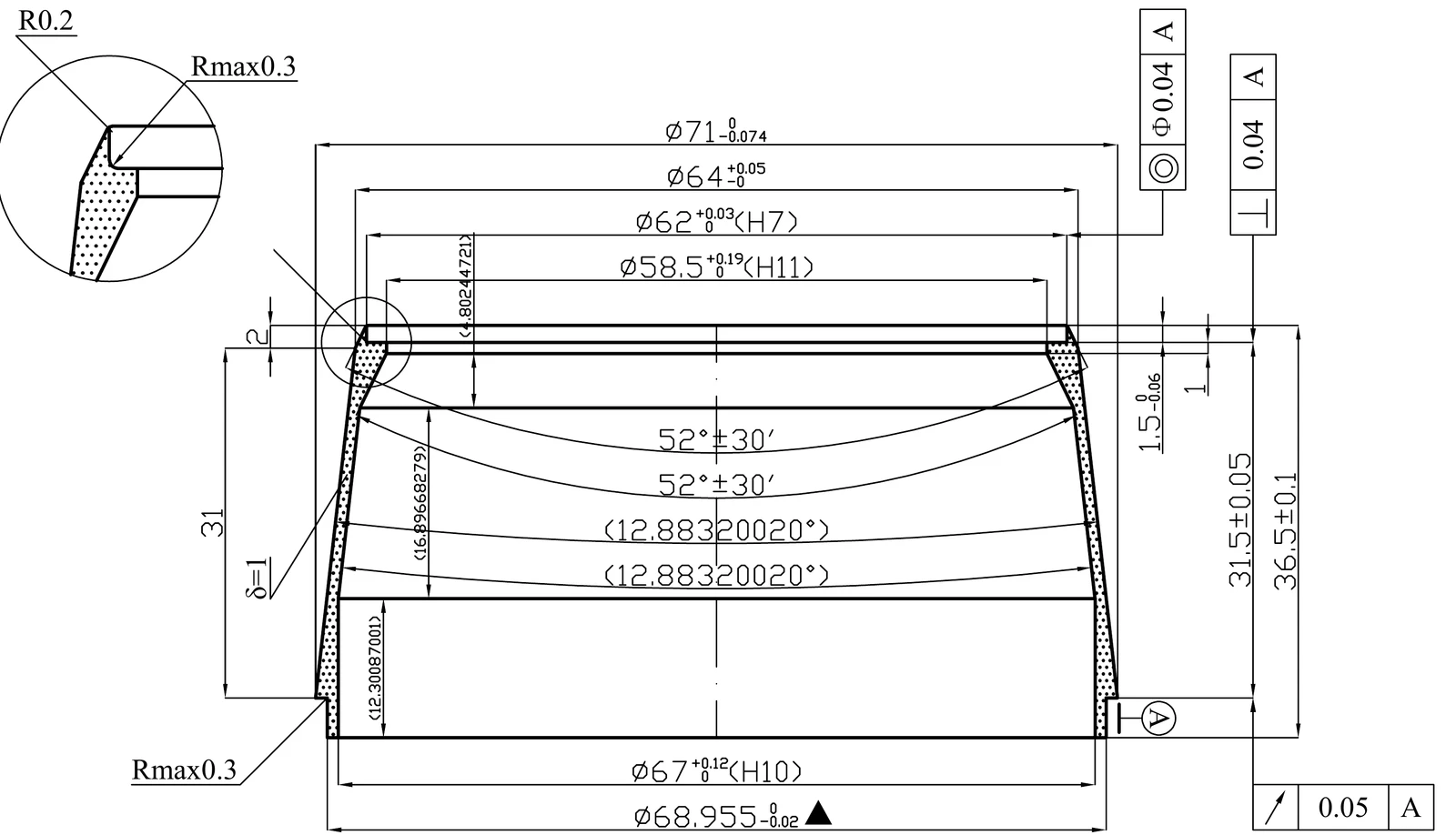

图纸
技术要求
- 52° 外锥面向下长度 ≥2 mm。
- Φ64 内孔保证图示公差。
- Φ64 端面允许存在 ≤0.25 mm 的小平台。
- 表面粗糙度 Ra 值均为 1.6。
- 产品表面不允许存在气孔、斑点、破损等任何缺陷。
- 图中带 ▲ 标记的尺寸于 2005-07-16 改为 Φ68.955（上偏差 0，下偏差 −0.02）。
- 左上圆形视图为局部放大图。

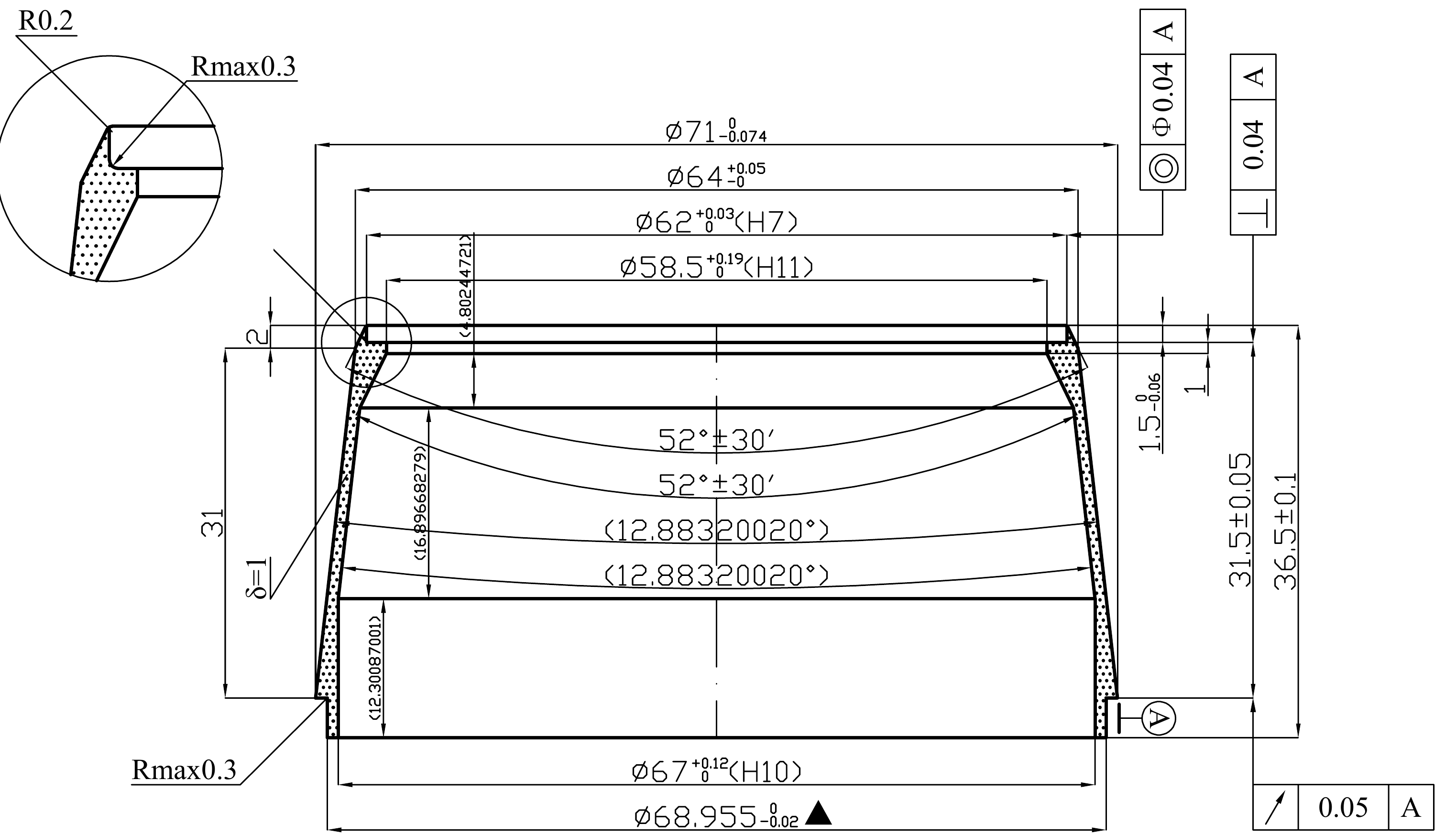

示意图
