三波瓷瓶
复杂结构陶瓷件
案例简介
外形包含三道波纹及下端台阶，内部设置阶梯孔和两端锥面。
- 材料
- A-99；材料标准：GB/T 5593-1996
- 规格
- 外径 Φ140 × 孔径 Φ50 × 高度 230 mm
- 成型方法
- 等静压成型
- 关键制造特征
- 三道波纹、阶梯内孔、两端锥面及多处圆角。

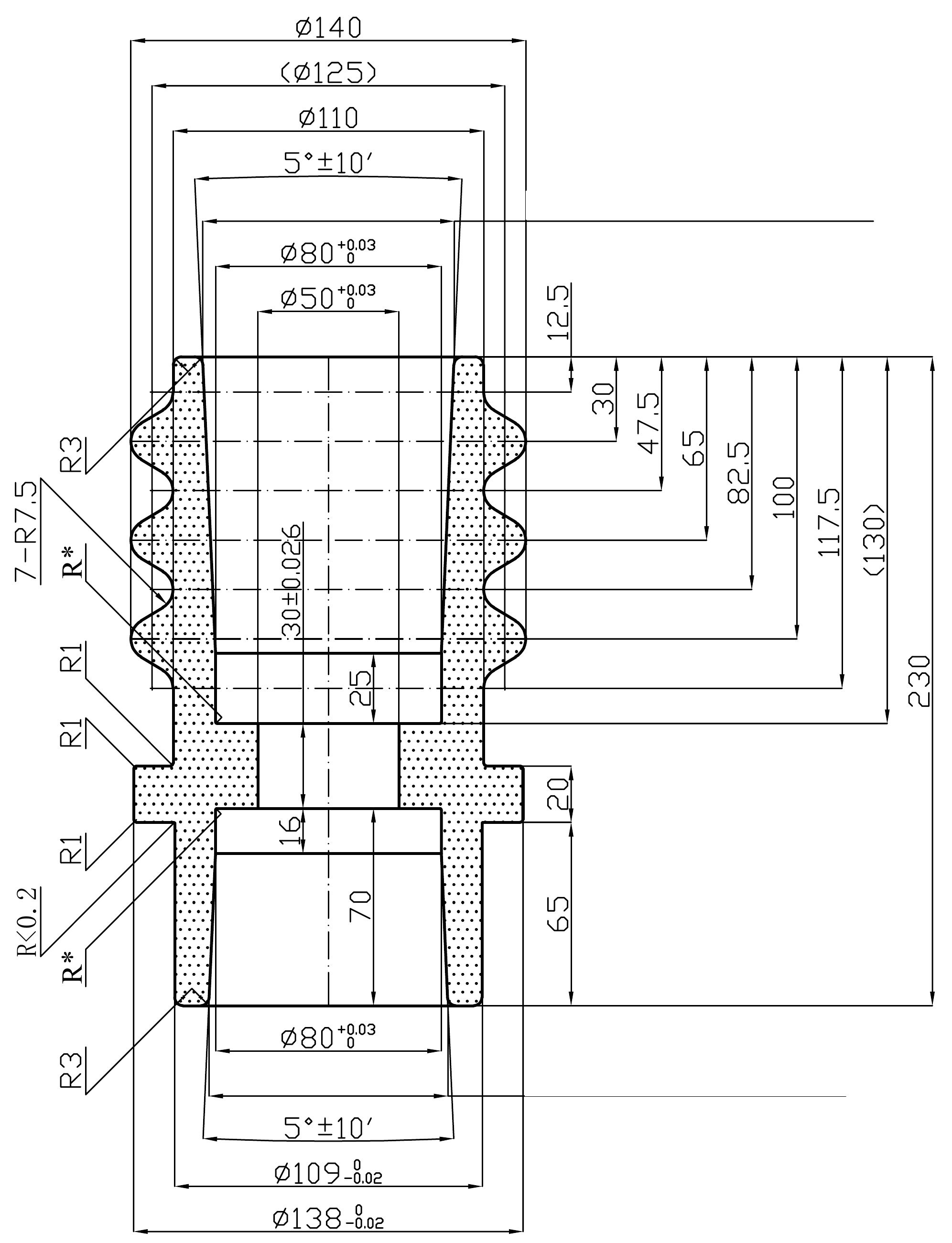

图纸
技术要求
- 未注尺寸公差均为 ±0.05。
- 各相对平面的平行度 ≤0.03。
- 各平面与中心轴线的垂直度 ≤0.03。
- 内外圆及内锥面的同轴度 ≤Φ0.03。
- 图中 R* 系砂轮圆角尺寸，为参考值。
- 产品外观不允许存在气孔、斑点、杂质、裂纹、破损、表面颜色不一致等任何缺陷。
- 全部表面粗糙度：1.6。
- Φ89.17、Φ84.72 为倒圆角前尖点尺寸。
示意图
