封接瓷管
陶瓷-金属组件
案例简介
波纹陶瓷管通过可伐套与两端 CF100 不锈钢法兰连接，形成中空封接组件。
- 材料
- A-95 陶瓷、4J33 可伐合金、304 不锈钢
- 规格
- Φ152 × 205 mm
- 关键制造特征
- 波纹陶瓷管通过可伐套与两端 CF100 不锈钢法兰连接，形成中空封接组件。

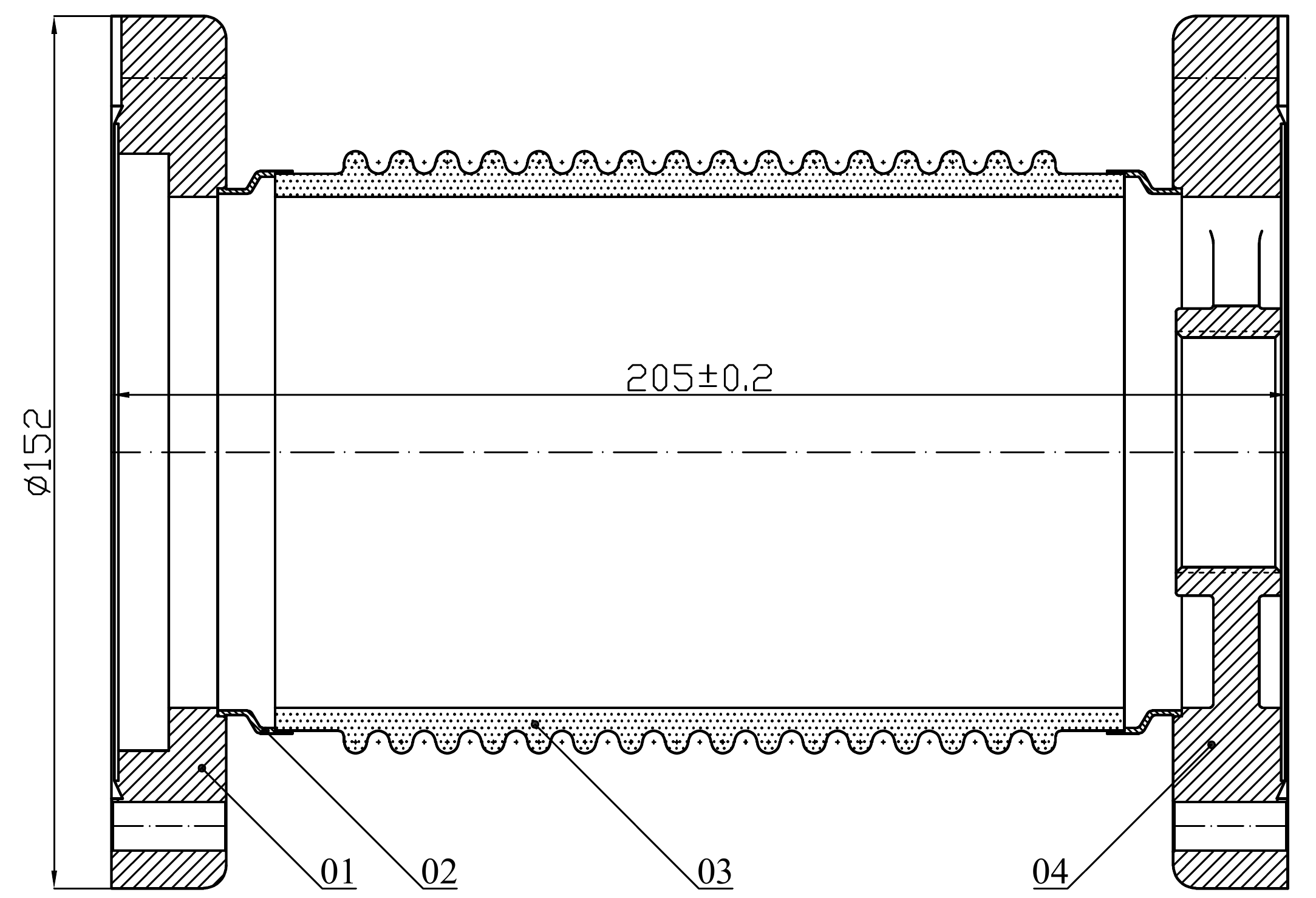

图纸
技术要求
- 真空检漏氦漏率不高于 4×10⁻¹⁰ Pa·m³/s；图纸规定耐压 120 kV。
- 01：CF100 法兰Ⅰ，Φ152×Φ89×20，304 不锈钢，1 件/套。
- 02：可伐套，Φ98×Φ90×13，4J33，2 件/套。
- 03：真空波纹管，Φ105×Φ89×148，A-95，1 件/套。
- 04：CF100 法兰Ⅱ，Φ152×M42×20，304 不锈钢，1 件/套。
- 材料标准：陶瓷 GB/T 5593-1996；4J33 YB/T 5231-2005；304 GB/T 20878-2007。
示意图
