密封充气电离室
陶瓷-金属组件
案例简介
内外球冠通过内部管件和双陶瓷三同轴可伐密封头构成装配结构，设有排气充气管及多处密封焊连接。
- 材料
- 1Cr18Ni9Ti 不锈钢、陶瓷及可伐合金（陶瓷和可伐牌号未注明）
- 规格
- 排气充气管 Φ3×0.5；内部管 Φ5×1；M4 螺纹连接；整机外形尺寸未标注
- 关键制造特征
- 内外球冠通过内部管件和双陶瓷三同轴可伐密封头构成装配结构，设有排气充气管及多处密封焊连接。

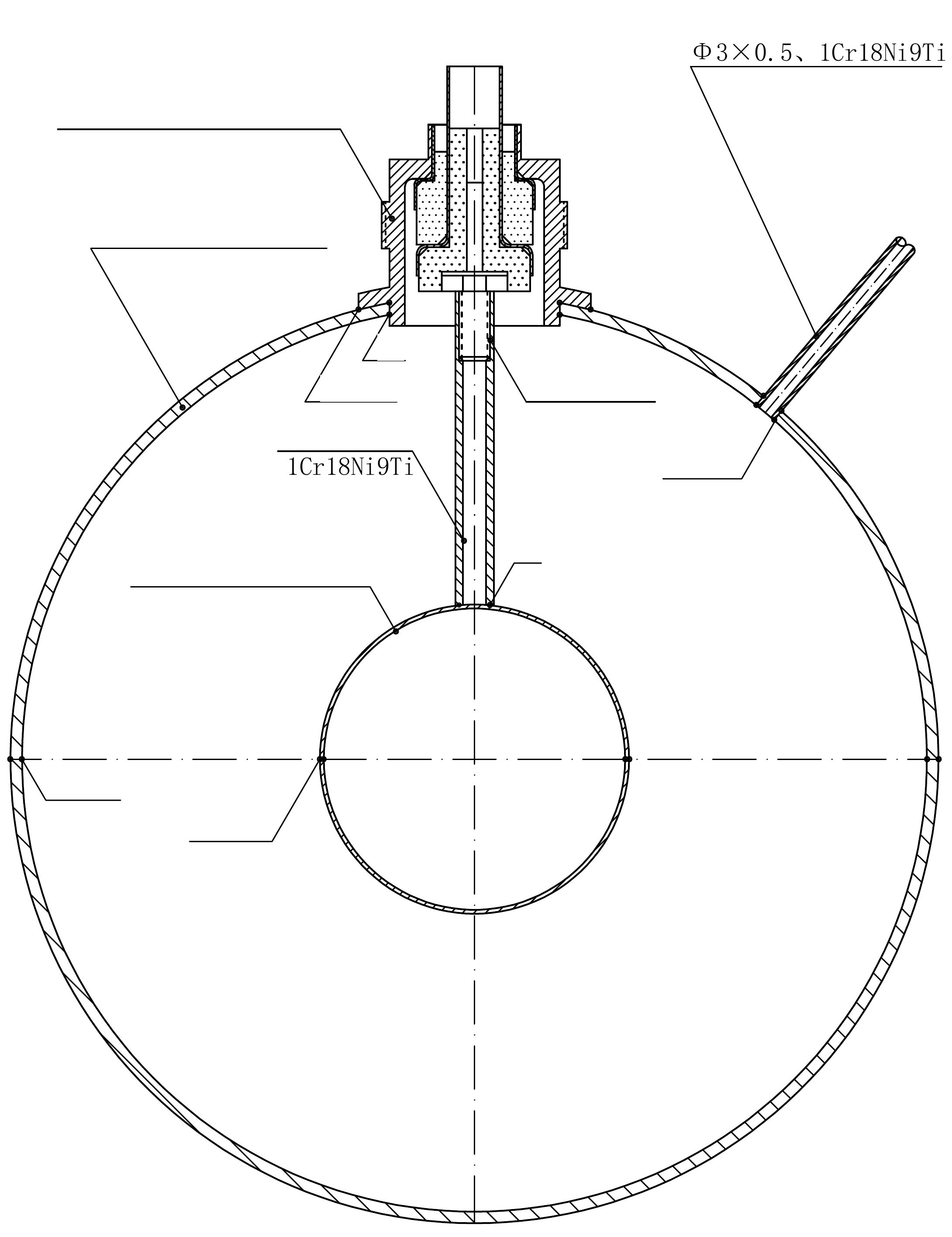

图纸
技术要求
- 密封焊耐压 2.5 MPa。
- 排气充气管：Φ3×0.5，1Cr18Ni9Ti。
- 内部管：Φ5×1，1Cr18Ni9Ti。
- 内球冠、外球冠材料均为 1Cr18Ni9Ti。
- 顶部为双陶瓷三同轴可伐密封头；内部采用 M4 螺纹连接。
- 按图示位置分别采用焊接、密封焊和点焊；整机外形尺寸未标注，不由图片比例推算。
示意图
