瓷管钎焊件
陶瓷-金属组件
案例简介
长陶瓷管两端连接可伐套筒，图纸对端面平行度和同轴度作出规定。
- 材料
- A-95 陶瓷、4J33 可伐合金
- 规格
- Φ96.5 × 562 mm
- 关键制造特征
- 长陶瓷管两端连接可伐套筒，图纸对端面平行度和同轴度作出规定。

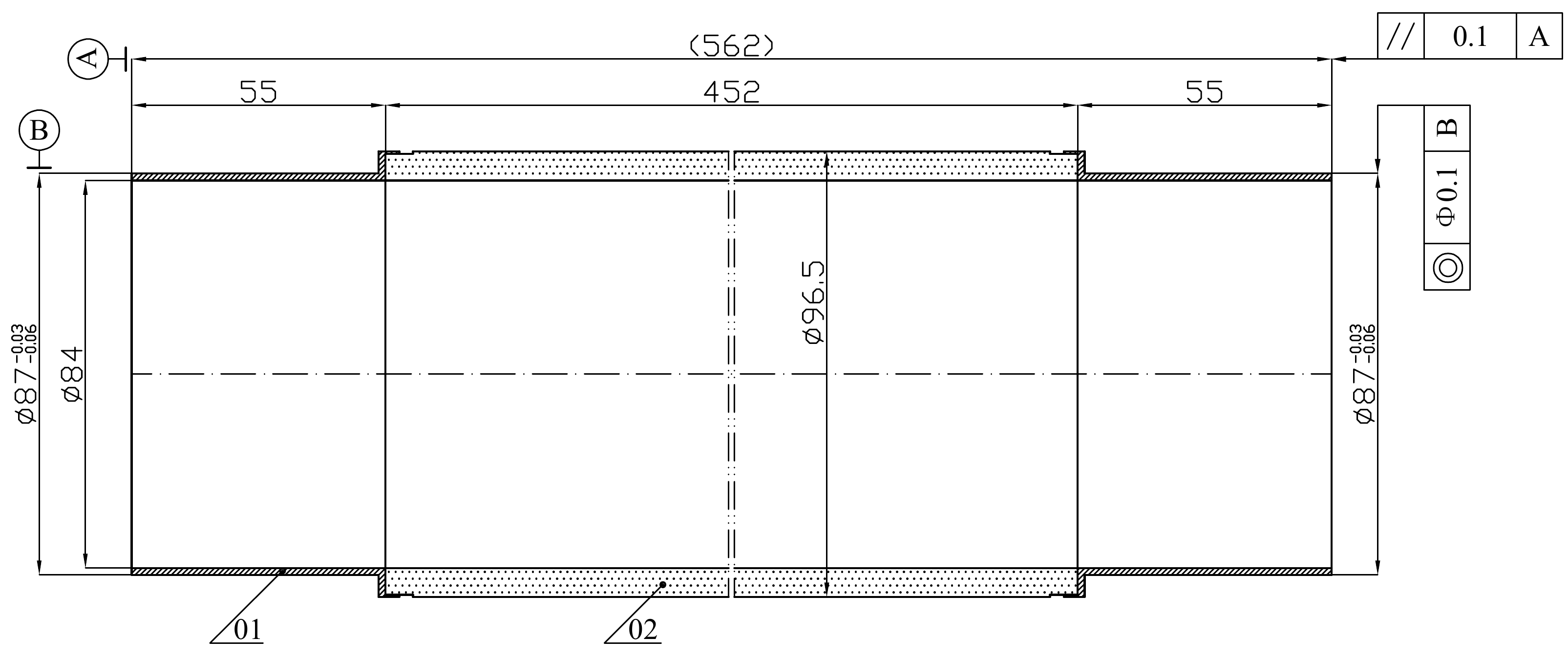

图纸
技术要求
- 钎焊过程中各零件不允许出现磕碰、划伤。
- 01：可伐套筒，Φ96.5×Φ84×58，4J33，2 件/套；装配后两端外伸尺寸各为 55。
- 02：电真空瓷管，Φ96.5×Φ84×452，A-95，1 件/套。
- 材料标准：A-95 GB/T 5593-1996；4J33 YB/T 5231-2005。
示意图
