高压电极贯穿部件
陶瓷-金属组件
案例简介
带外部波纹的中空陶瓷件与可伐合金连接件、过渡件组合，构成高压电极贯穿部件。
- 材料
- A-95 陶瓷、4J33 可伐合金
- 规格
- Φ66 × 198 mm
- 关键制造特征
- 带外部波纹的中空陶瓷件与可伐合金连接件、过渡件组合，构成高压电极贯穿部件。

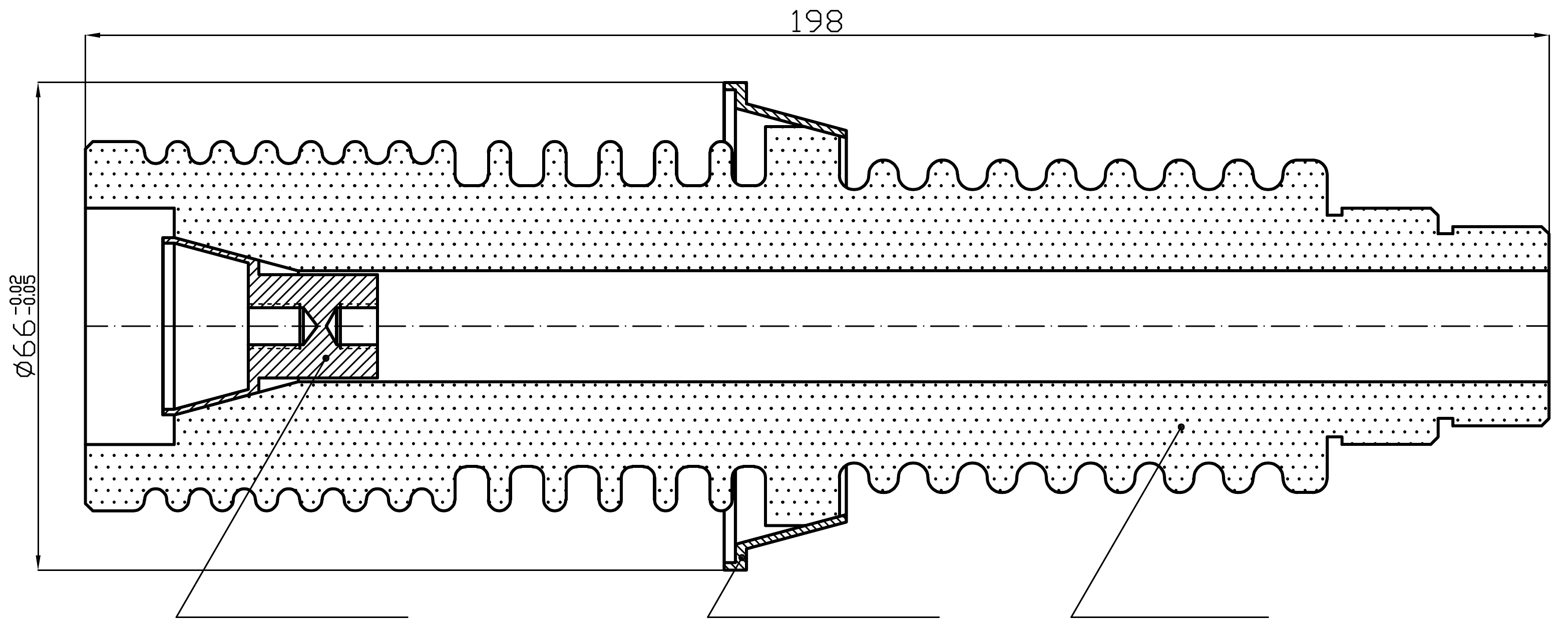

图纸
技术要求
- 陶瓷-金属采用真空钎焊，按制造方技术规范，抗拉强度不低于 100 MPa。
- 电极部件与松套法兰可采用氩弧焊等熔焊工艺；应做好冷却保护，不得影响钎焊部位的密封。
- 真空检漏氦漏率不高于 4×10⁻¹⁰ Pa·m³/s；图纸规定电极可耐受 150 kV。
- 允许最高烘烤温度 250°C。
- 连接件：Φ24×M6×29，4J33，1 件/套。过渡件：Φ66×Φ51×16.5，4J33，1 件/套。
- 瓷件：Φ54×Φ15×198，A-95，1 件/套。
- 材料标准：A-95 GB/T 5593-1996；4J33 YB/T 5231-2005。
示意图
